アルドウィーノを使った
オープンソース、オープンハードの
ローコストＥＣＵ
テージのＥＣＵが壊れているみたいなので
Ｓｐｅｅｄｕｉｎｏ（ＳＴＭ３２）に装換しました。
その２３：
アイドリング中のエンジン停止の解析
ダイレクトイグニッションへの変更
２０２５年
４月２８日

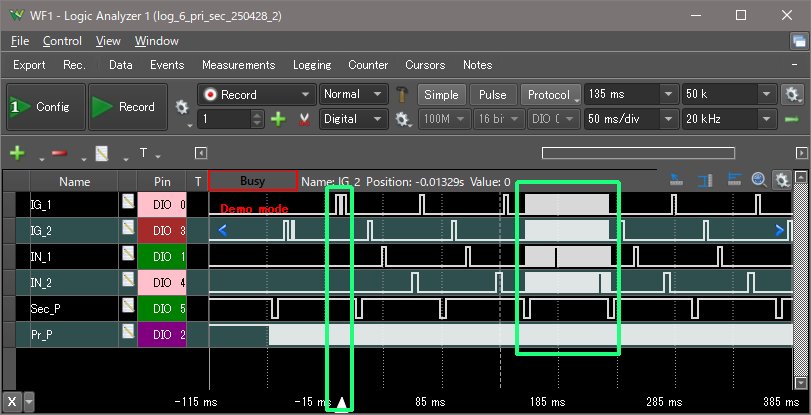

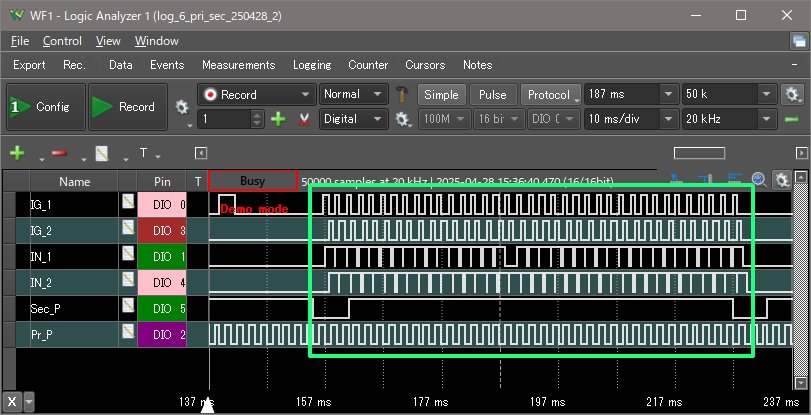

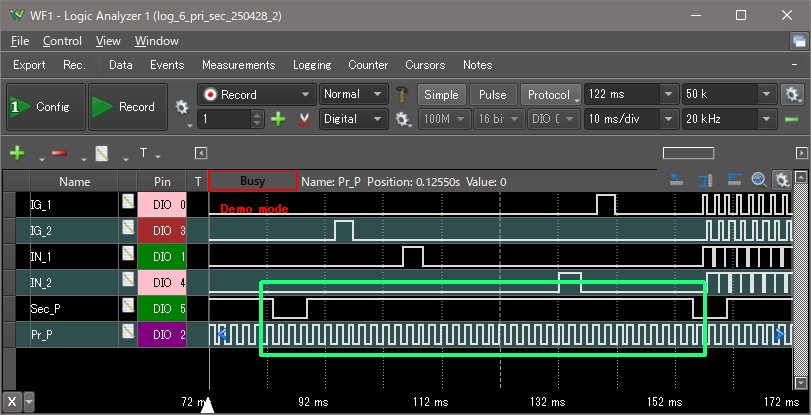

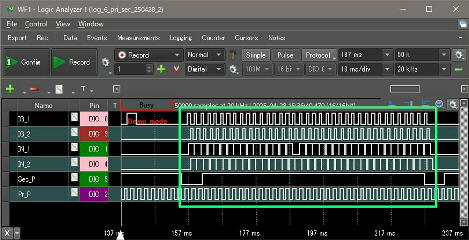

エンジンをかけないで、疑似パルスでシンク・ロスが出るか確認の続きです。通常状態では現象が再現しないので、プラグコードを抜いてみました。少し待つと、現象が再現しました。下のロジックアナライザ波形は意図した所とは別の前側の緑枠でトリガがかかっていますが、その後の緑枠に点火パルス、噴射パルスが非常に多く出る波形が測定できました。プラグコードを抜くと現象が再現するのは、高電圧の信号の行先が無いため、エネルギが空間に放射されるためと思います。
問題の部分を拡大します。丸々１サイクル中（クランク２回転）、プライマリパルスと同じようなタイミングで点火パルス、噴射パルスが多数出力されています。点火パルスはメータユニットの回転信号にも繋がっているので、この時はアイドリング中にも関わらず、１８０００ｒｐｍのような異常な表示をします。疑似パルスではエンジンは止まらないので継続しますが、この状態で実車ならエンジンは停止すると思われます。
異常状態の前の部分を拡大します。ここではプライマリ、セカンダリパルスに異常があるようには見えません。ロジックアナライザの特性上、短いノイズは見えないだけで、実際にはノイズによる不具合がＥＣＵ内で発生しているのだと思います。
４月２９日

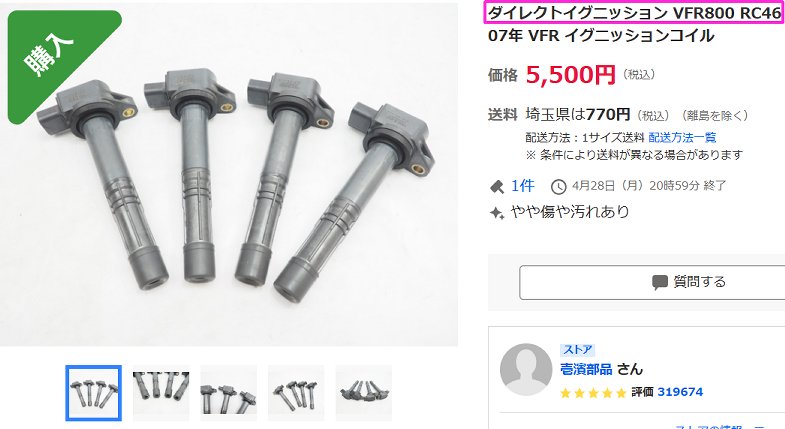

点火系の放射ノイズを軽減させるためにダイレクトイグニッションのコイルを使ってみます。ヤフーオークションでちょっと昔のホンダのＶＦＲ８００のダイレクトイグニッションコイルが売っていたので、購入しました。動作未確認品なので、動かないものもあるかもしれません。ダイレクトイグニッションは高電圧部の配線が短いので、大幅に放射ノイズが減るはずです。テージのエンジンは右側のプラグはタイミングベルト越しなのでプラグキャップが長く、左側は短いのでプラグ接続部の改造が必要と思います。因みにＶＦＲ８００のプラグはＣＲｘなので、プラグのネジ径は１０ｍｍでテージの１２ｍｍより細いプラグです。

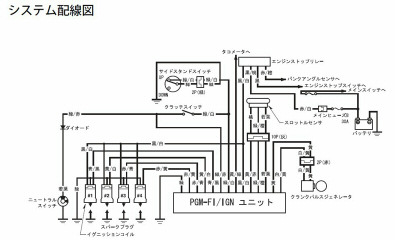

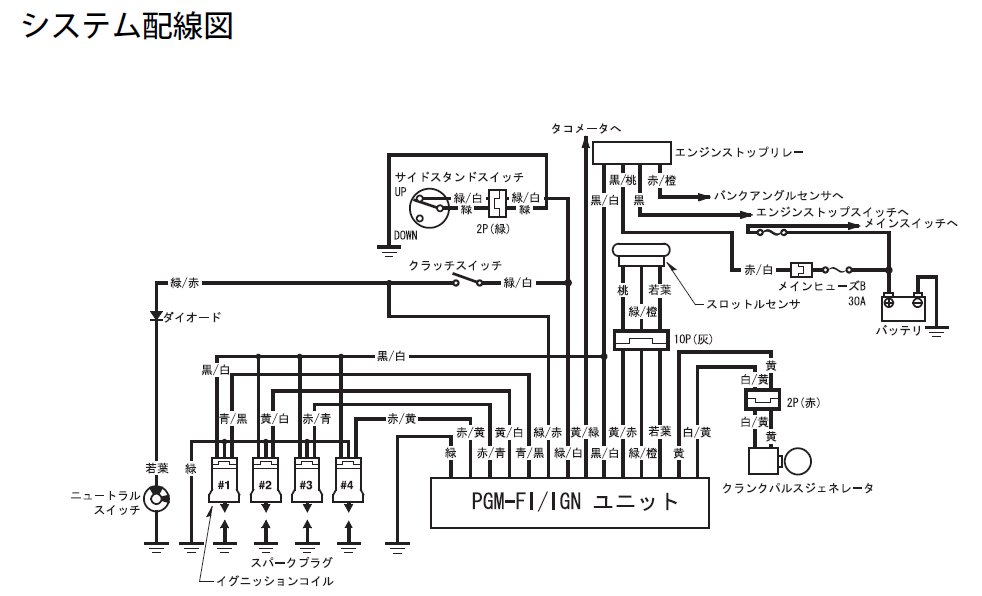

行きつけのお店からＶＦＲ８００の配線図を送ってもらいました。中央がＧＮＤだということは分かりますが、どちらが電源なのか、この図からは不明です。

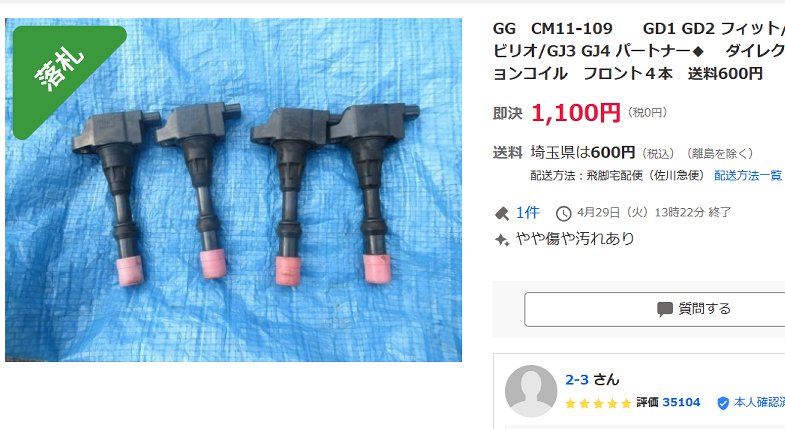

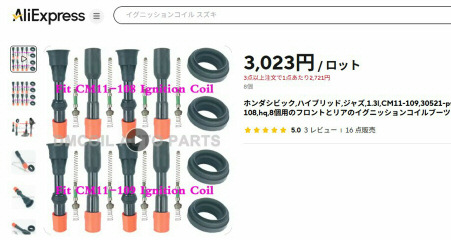

ホンダのフィットのダイレクトイグニッションコイルもヤフーオークションで売っていたので、購入しておきました。ちょっとコイル部が大きいですが、こちらは動作確認済みとのことでした。

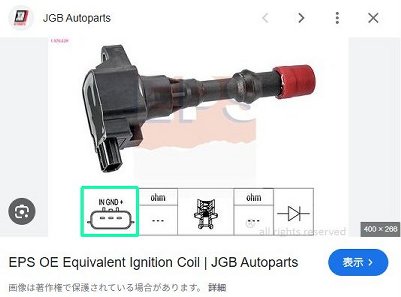

こちらは同じコイルと思われる、コネクタのピン配置がＷＥＢで見つかりました。中央がＧＮＤなので、ＶＦＲ８００のピン配置も同じかもしれません。
このコイルはプラグキャップの部分が外れるようで、これならプラグキャップの短い左側のへ接続が簡単そうです。
４月３０日

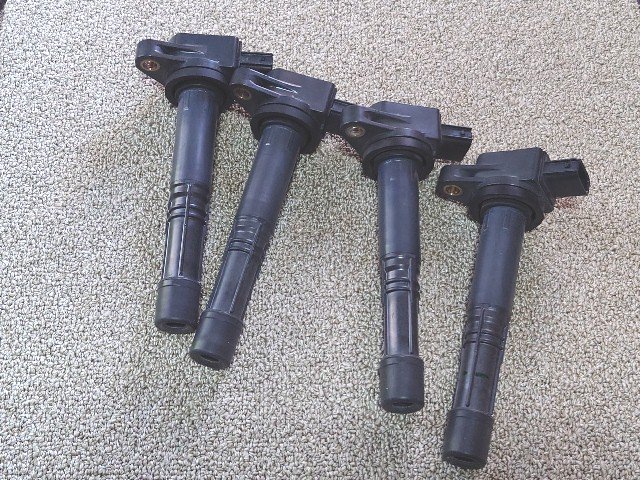

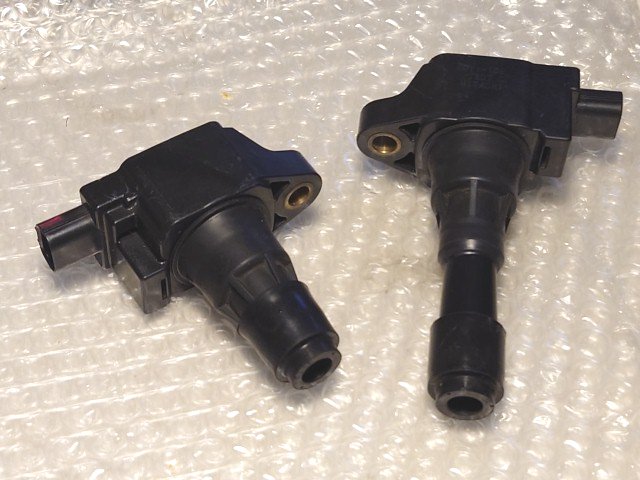

ヤフーオークションのＶＦＲ８００のコイルが到着しました。

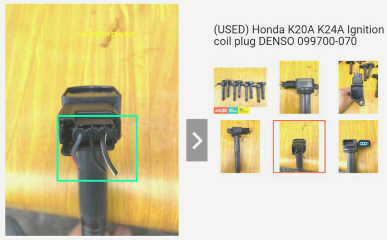

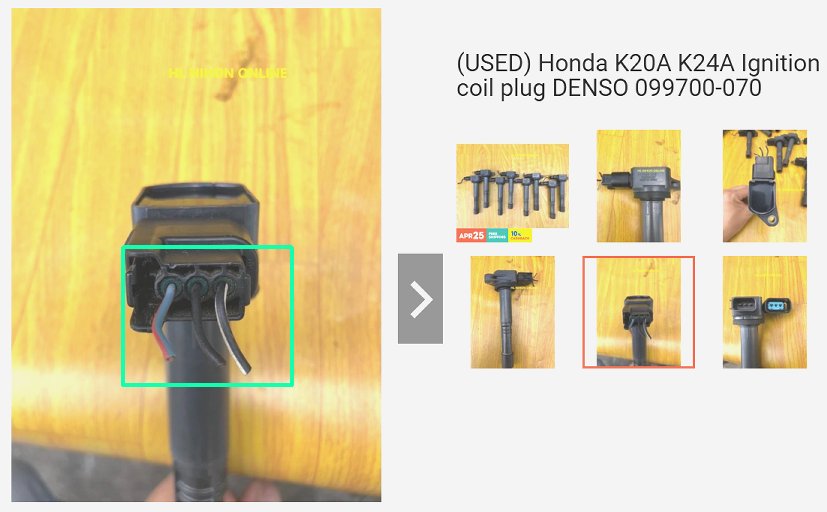

コネクタのピン配置を調べます。コイルにあったマーキングの部品番号の０９９７００−０７０で調べるとケーブルが付いたものが見つかりました。ケーブルの色は左から赤青、黒、白黒です。上の配線図と比べると、赤青は点火信号、黒がＧＮＤ、白黒が１２Ｖです。

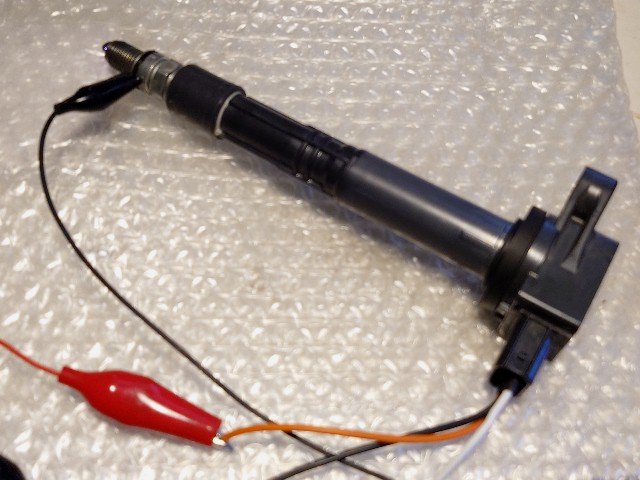

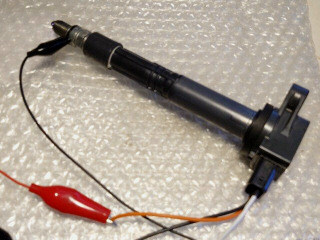

早速、電源と点火信号を繋げて動作確認します。４本とも動作良好でした。

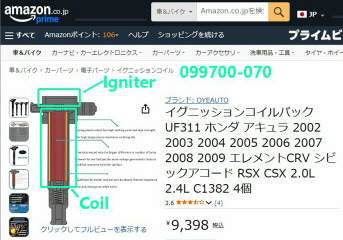

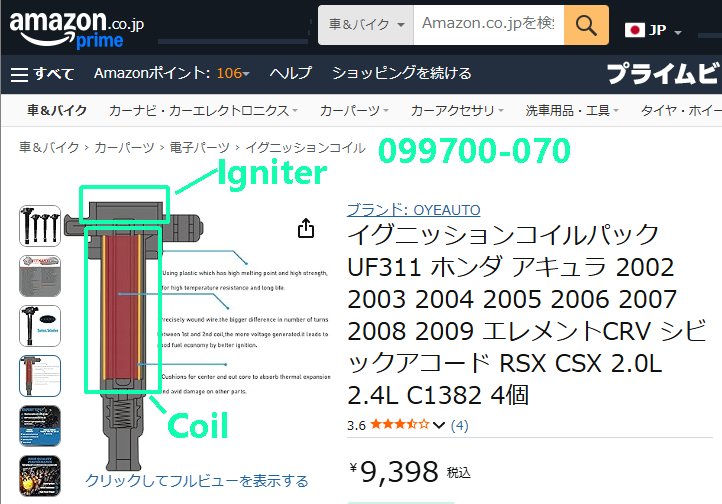

Ｋ２０Ａで検索すると、インテグラやシビックにも使われてたようで、アマゾンにコイルの内部構造が載っていました。上部にイグナイタ（トランジスタスイッチ回路）、下の部分に１／２次コイルがあるようです。残念ながら、短く加工することはできなさそうです。
５月２日

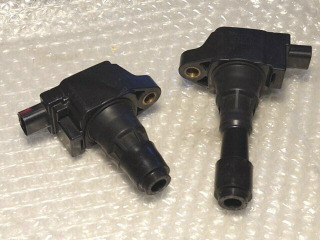

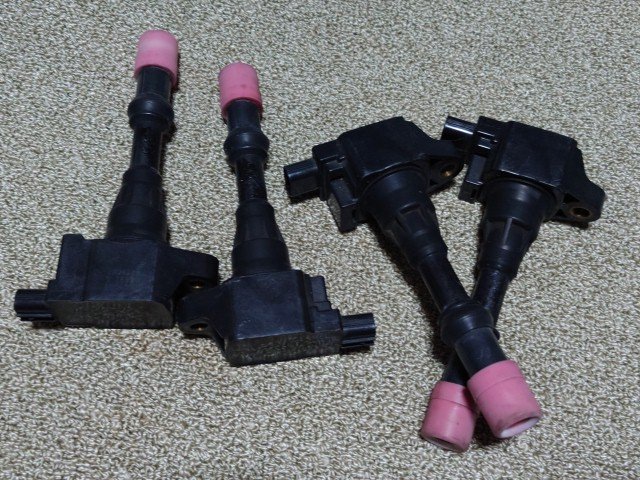

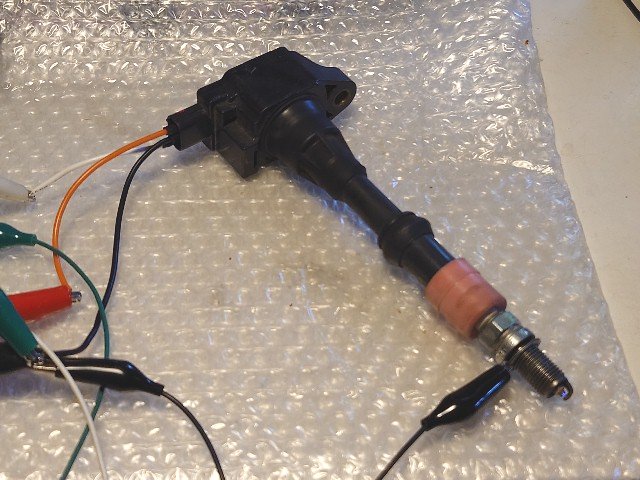

フィットのダイレクトイグニッションコイルが到着しました。早速、動作確認を行います。４本とも動作良好です。

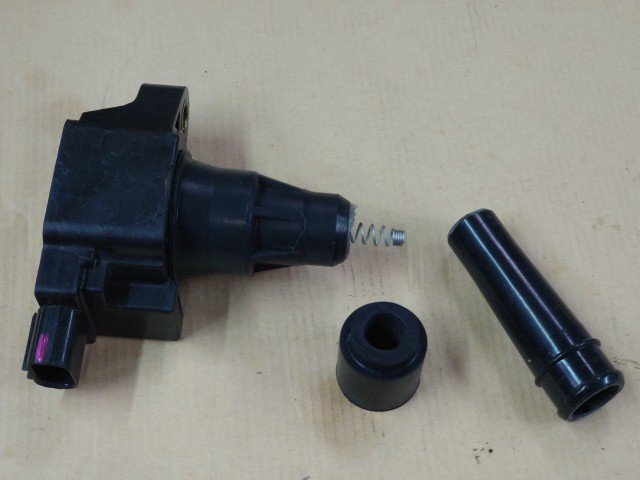

このコイルはイグナイタとコイルが上部にあり、接続部には抵抗とスプリングが入っているだけです。抵抗を入れなければ、寸法は自由に調整できます。短い方は接続部を外してゴムキャップを取り付けました。長い方はゴミの日に捨てられていた永井のシリコンコードに付属していたプラグキャップを短く加工してゴムキャップを取り付けました。

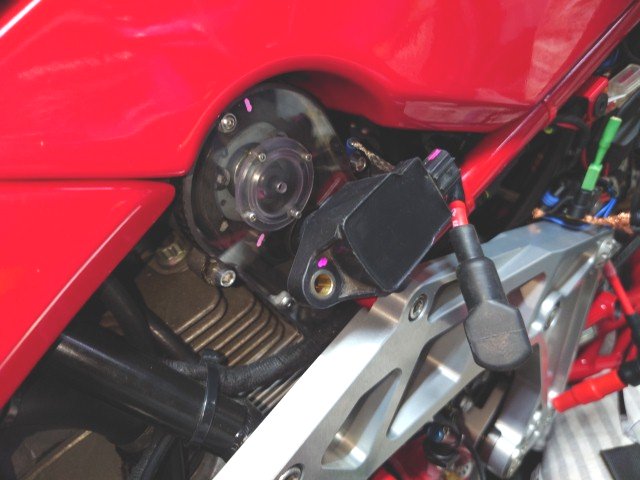

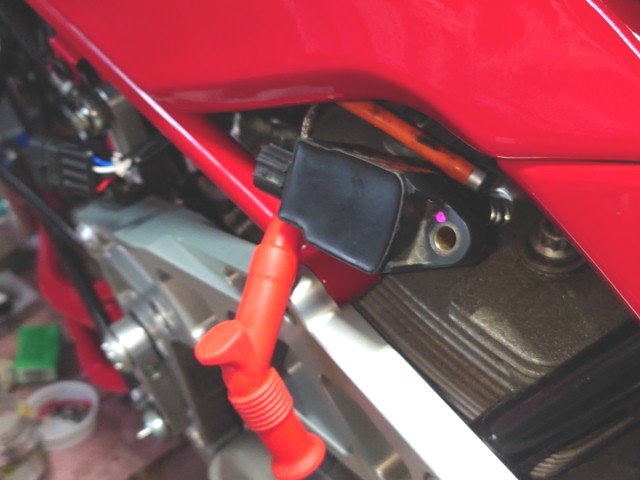

短い方を左側に仮止めしてみます。ちょっと飛び出していますが、良いようです。
続いて、長い方を右側に取り付けてみました。こちらも良いようです。この後、双方に芯線のスプリングを入れて動作確認を行います。
５月３日

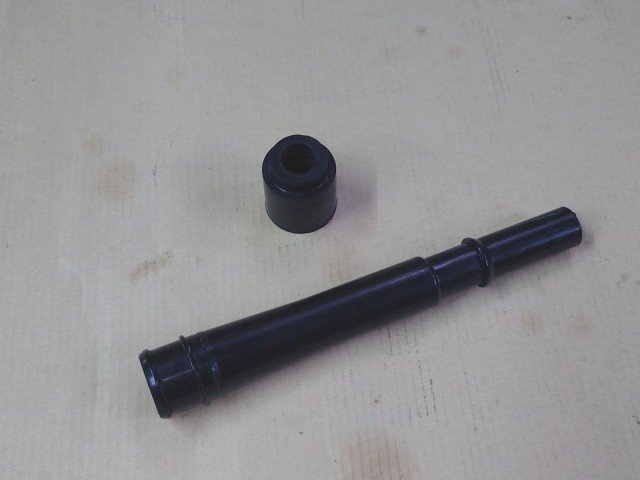

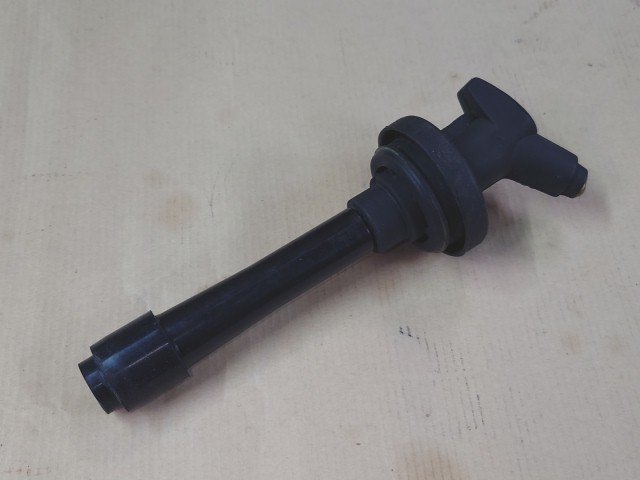

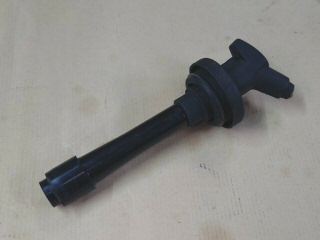

長い方をもう１個作ります。永井のシリコンコードに付属していたプラグキャップを分解します。
プラグキャップは短くして使います。内径をコイルに合うように大きくして、電極のスプリングを取り付けます。

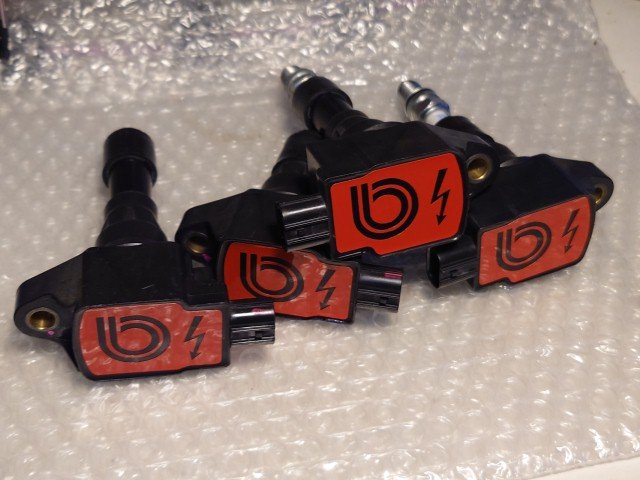

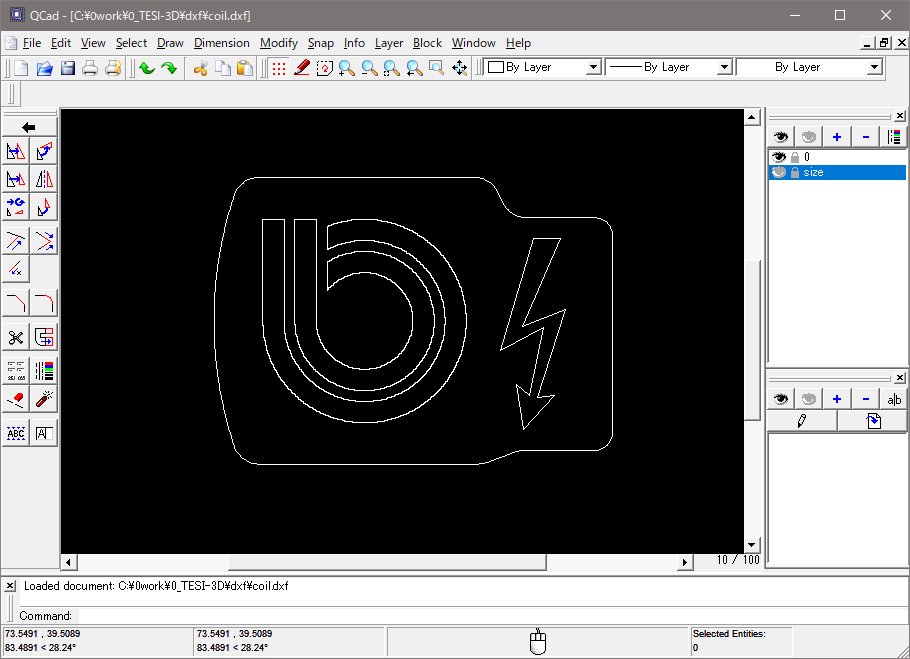

フィットのコイルはカバーの下に隠れる部品なので、見せるように出来ていません。色も黒で地味なので、ステッカを作って貼ります。Ｑｃａｄで図面を書いて、ｊｐｅｇに変換します。
ステカのインポートでｊｐｅｇを取り込み、輪郭抽出します。赤のカッティングシートを切り出して貼りました。
５月６日

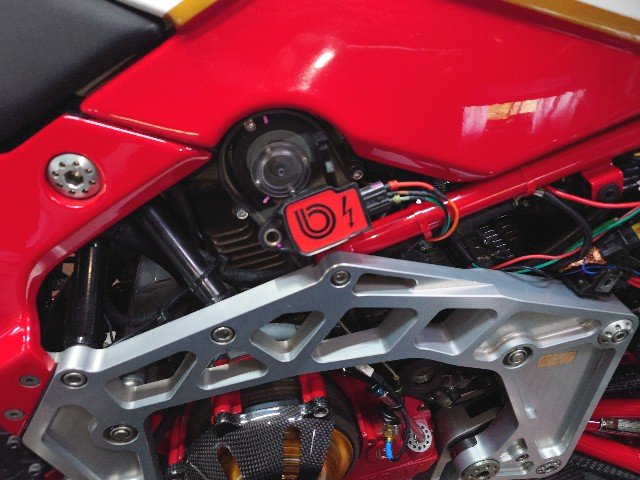

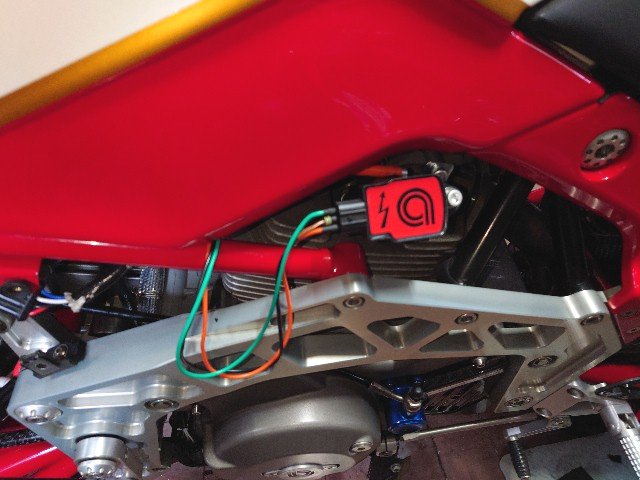

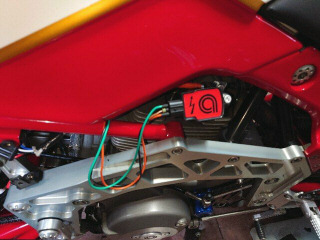

ダイレクトイグニッションコイルを仮配線します。ケーブルは専用コネクタが来た時のために、少し長くしておきます。
残念ながら、ダイレクトイグニッションコイルに変更してもシンク・ロスが発生してエンジンが止まりました。別のＳＴＭ３２ボードに変更しても同じでした。コントローラボードをＳＴＭ３２からアルドウィーノに変更すると発生しなくなるようです。ガレージ内での短い間なので、少し遠乗りして確認する必要があります。
５月６日

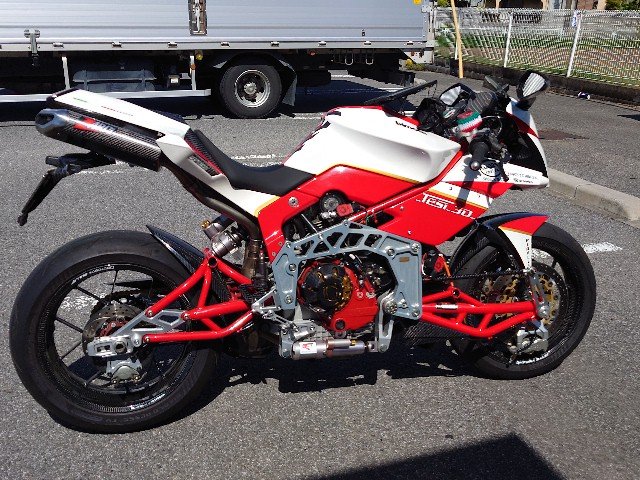

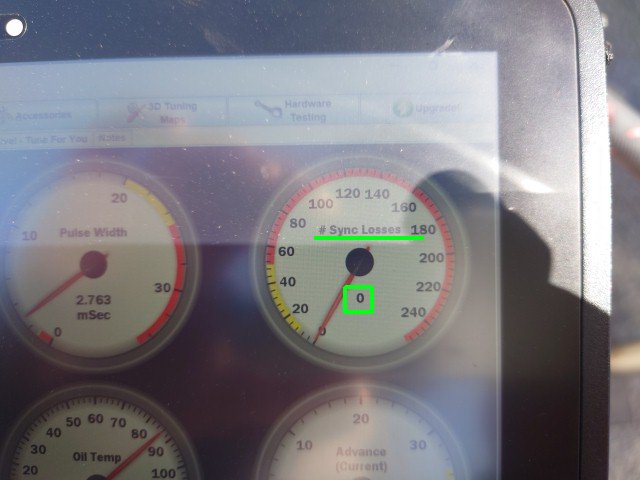

コントローラボードをアルドウィーノに変更して、少し遠乗りしてみます。４０ｋｍほど走ってシンク・ロスが０です。アイドリング中にエンジンが止まることはありませんでした。Ｓｐｅｅｄｕｉｎｏベースボードは同じなので、シンク・ロスでエンジンが止まるのはＳＴＭ３２コントローラボードに原因があるようです。

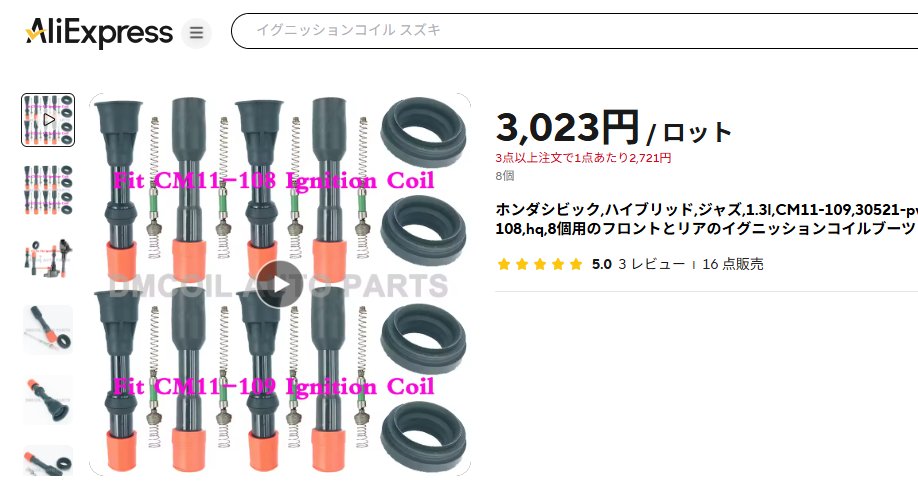

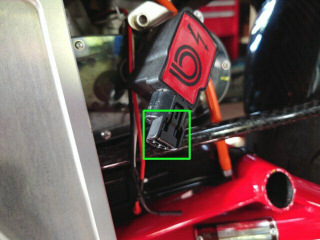

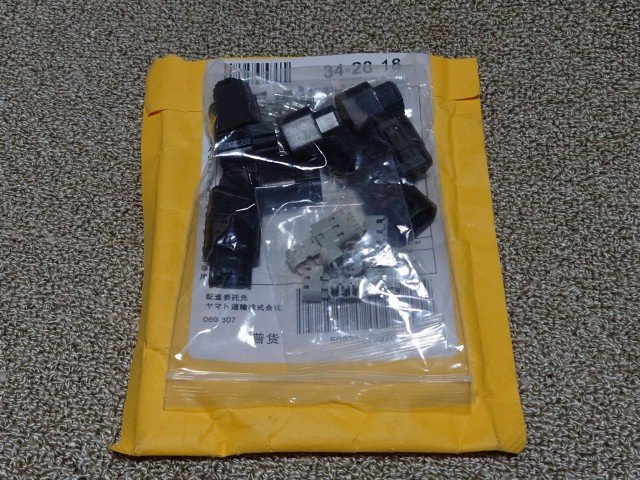

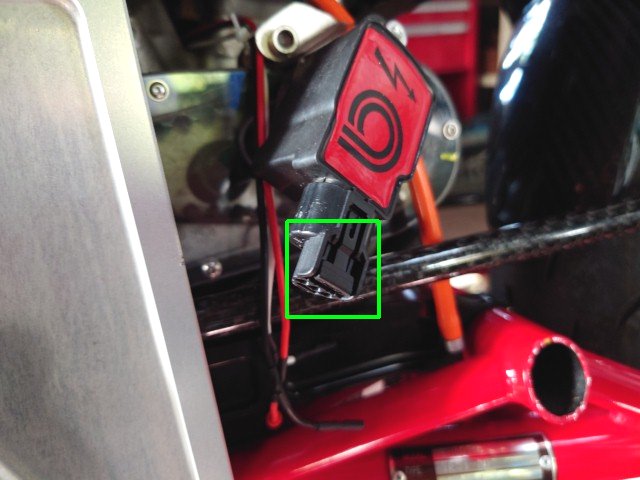

アリエクスプレスで購入のフィット用のダイレクトイグニッションコイルの専用コネクタが到着しました。見た目だけで注文したので、心配していましたが、勘合しました。
５月８日

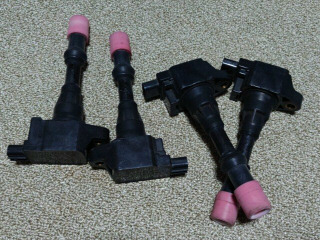

ヤフーオークションでフィットのコイルが１０００円で売っていたので、予備に買っておきました。

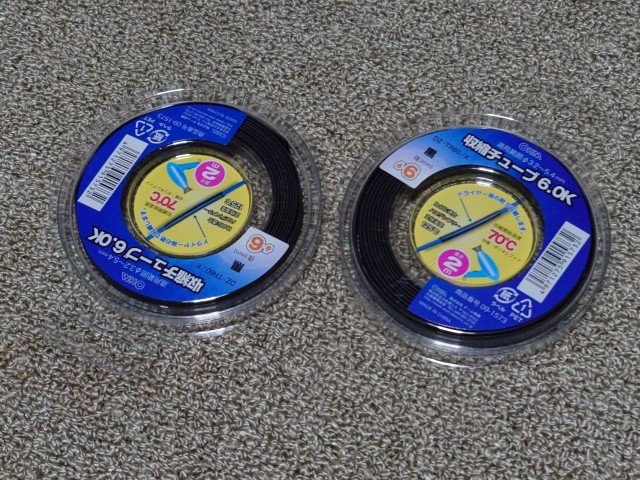

ダイレクトイグニッションの配線用に６ｍｍの熱収縮チューブを購入しました。
５月９日

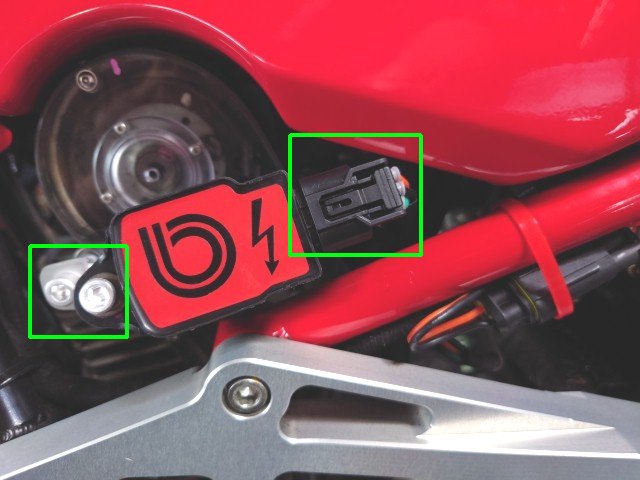

ステーを伸ばしてコイルを固定して、熱収縮チューブとアリエクスプレスで購入の専用コネクタを使ってハーネスを作り代えました。
ＳＴＭ３２を使うとシンク・ロスが出る件を考察してみます。コントローラボードによっているので、アルドウィーノＭＥＧＡとＳＴＭ３２＿ＭＥＧＡを比べてみます。シンク・ロスはプライマリ／セカンダリパルスの不具合なので、ソフトウェアでは割り込みハンドラの動作、ハードウェアでは動作電圧、ＩＯ電圧、ノイズ耐性が問題になると思います。
<Arduino_MEGA>
CPU:ATmega2560
動作クロック:16MHz
動作電圧:5V
IO電圧:5V
ファーム:Speeduino-2023.05版
<STM32_MEGA>
CPU:STM32F407VET6
動作クロック:168MHz
動作電圧:3.3V
IO電圧:3.3/5Vトレラント
ファーム:Speeduino- 2024.02版

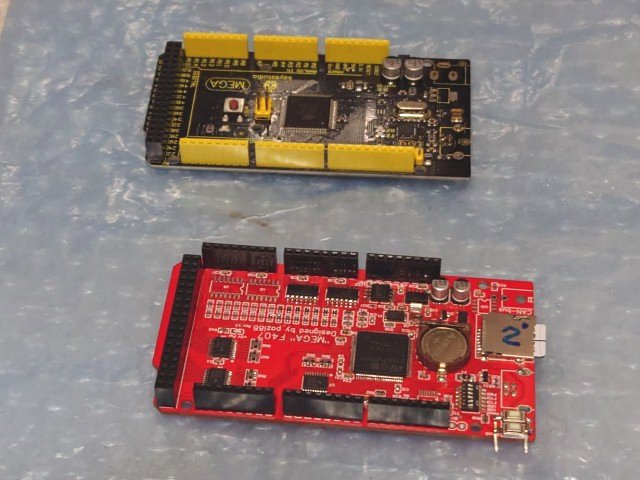

上がアルドウィーノＭＥＧＡが互換ボード、下がＳＴＭ３２＿ＭＥＧＡボードです。機能面では動作クロック、ＳＤログの有無が主な違いです。動作クロックが１６ＭＨｚのアルドウィーノＭＥＧＡでは９０００ｒｐｍくらいが上限で、テージの１１００ＤＳエンジンで余裕が無く、ギリギリです。
５月１１日

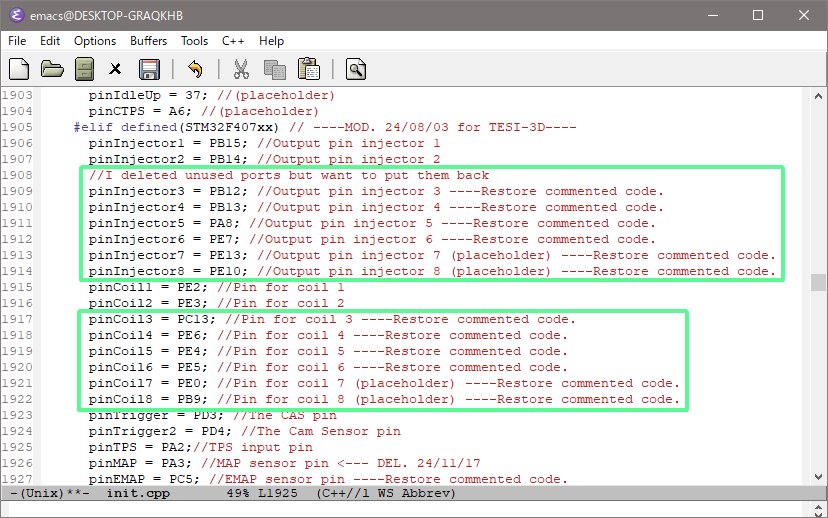

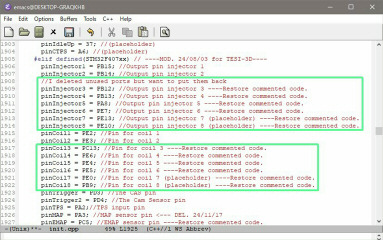

ＳＴＭ３２＿ＭＥＧＡボードでは使わないＧＰＩＯポートを後からＴｕｎｅｒＳｔｕｄｉｏのプログラマブル出力とＡｕｘ入力に使えるように、コメントにして削除していたのですが、削除すると初期が行われず、用途が出力ポートでもリセット時のままの入力ポートになります。入力ポートだと、ノイズに弱いと思われるので、これを復活させました。これにより、用途が出力のポートは未使用ですが出力ポートになります。

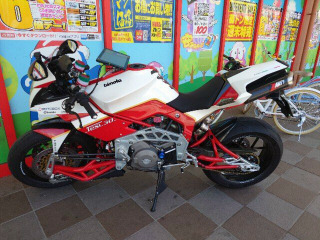

未使用ポート設定を修正したファームウェアで往復５０ｋｍほど試走してみました。シンク・ロスでエンジン停止したのは１回で、頻度が減ったようです。
５月１２日

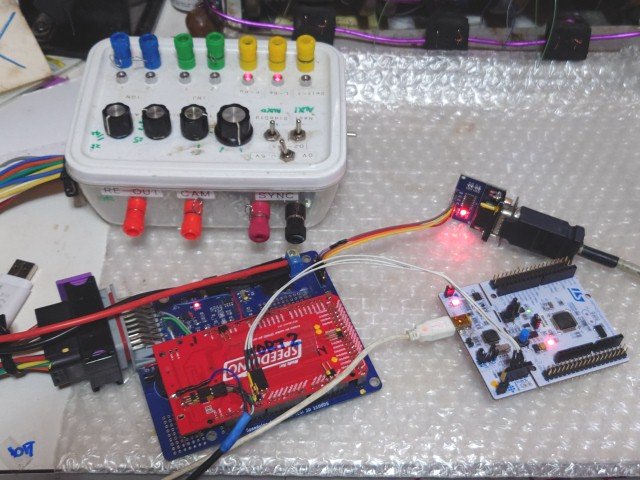

さらに、ＶＳＣとＳＴ−ＬＩＮＫでデバッグして、未使用ポートを調べます。デスクトップＰＣには本物のシリアルポートが付いているのでレベル変換モジュールを介してシリアルケーブル接続してＴｕｎｅｒＳｔｕｄｉｏと接続します。

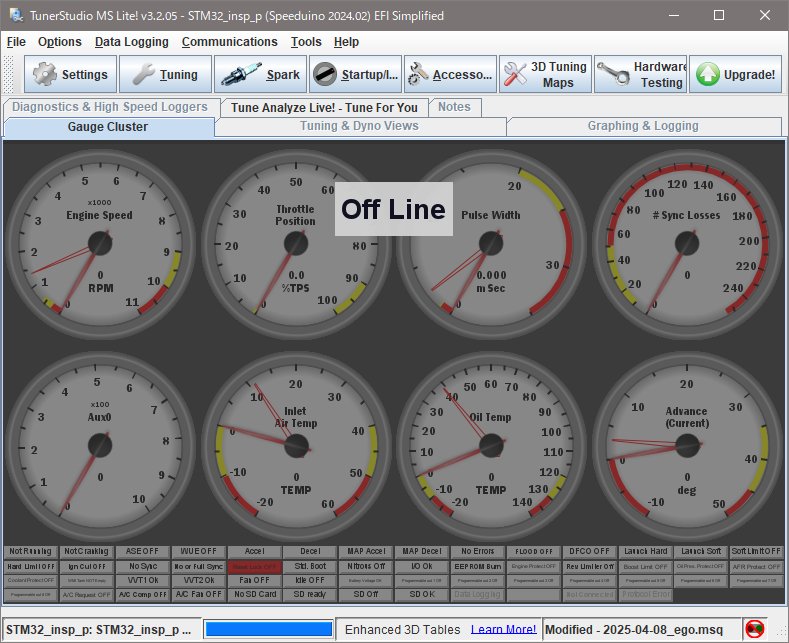

シリアルケーブル接続ではデバッガでプログラムを停止しても一旦ＯｆｆＬｉｎｅになりますが、再実行で接続が復活します。ＵＳＢ接続では復活しないです。

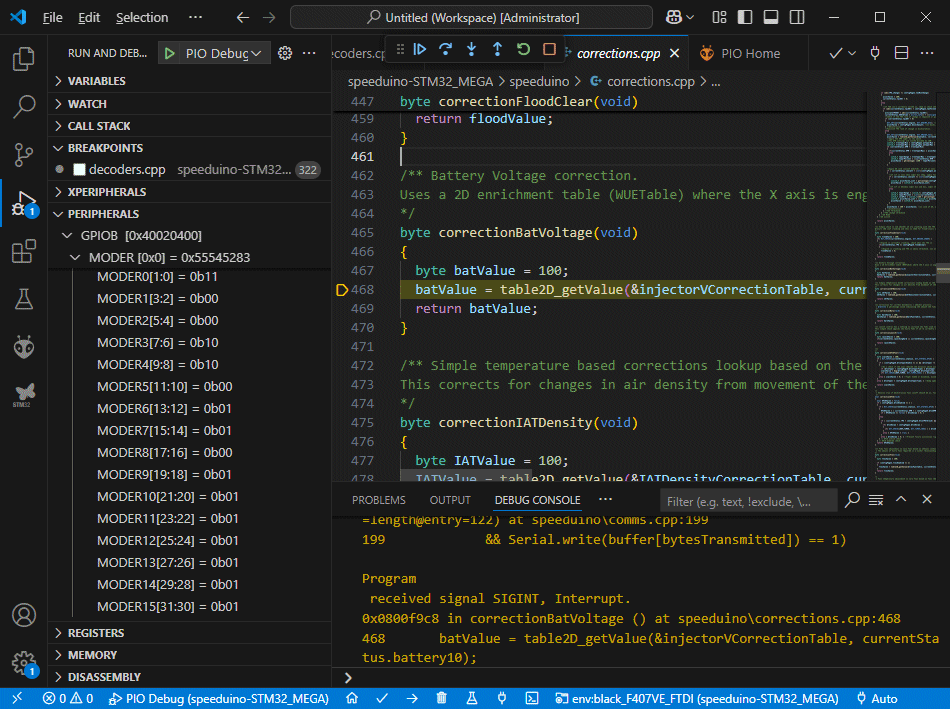

ＶＳＣはペリフェラルレジスタが参照できます。ポートＡ〜Ｅのモードレジスタを調べて、未使用で入力になっているポートを探します。レジスタの内容もビットフィールド表示され、レジスタ名も出るので、直ぐに確認できます。００なら入力ポートです。

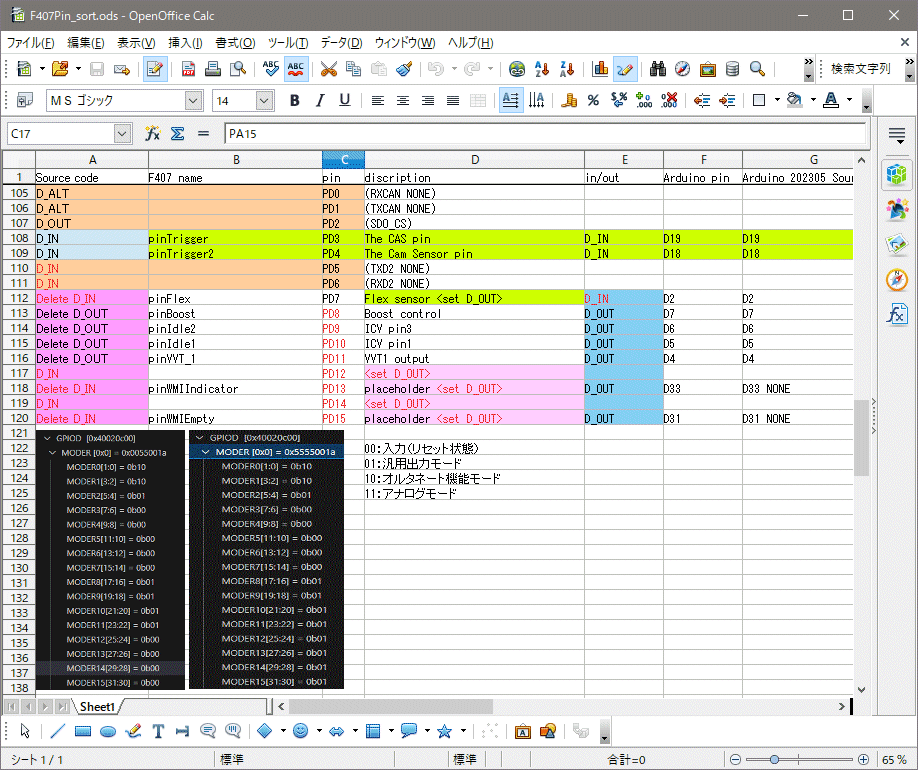

ポート設定をＣＡＬＣにまとめました。

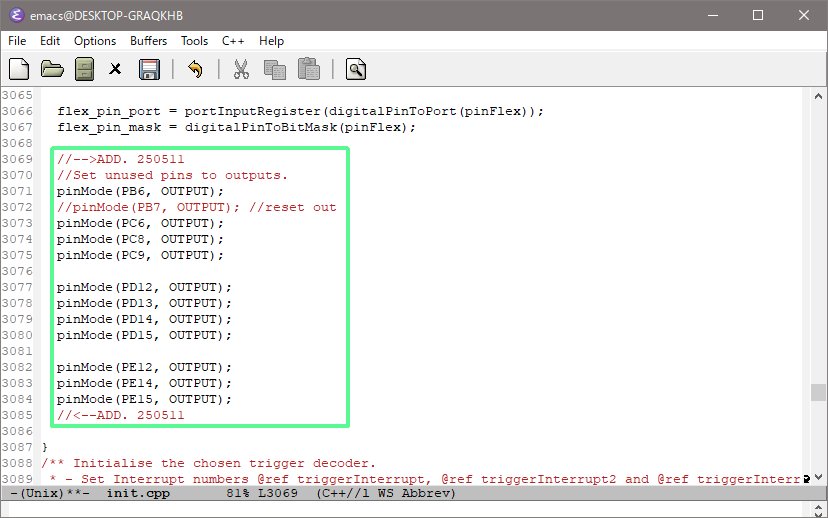

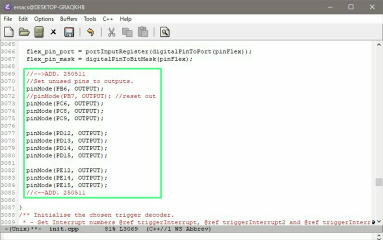

未使用で入力になっているポートを出力に設定するコードを追加しました。

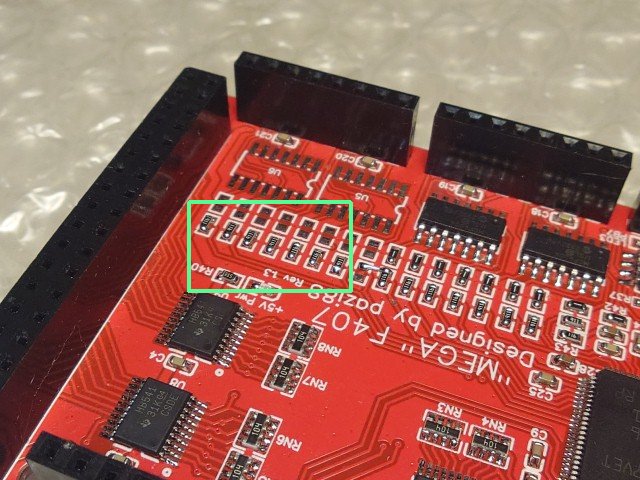

未使用のアナログポートは下側の分割抵抗の９１０Ωだけ実装して電位をＧＮＤにしました。
５月１３日

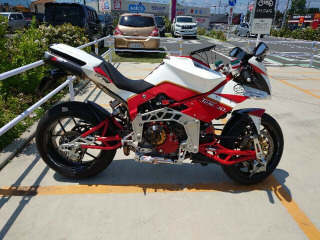

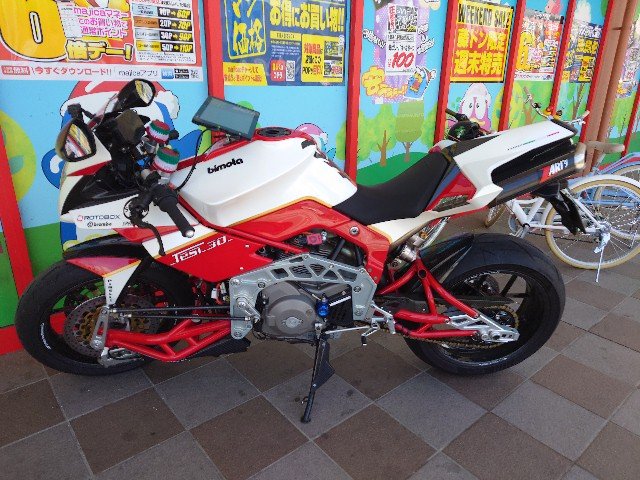

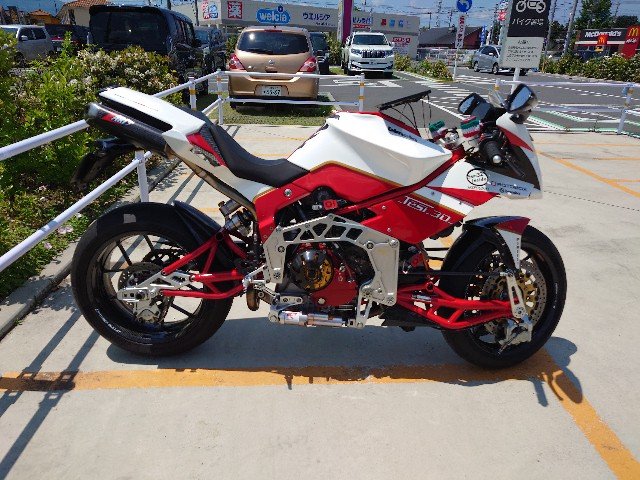

未使用ピンの対策したＳＴＭ３２で試走しました。片道約３０ｋｍの鶴ヶ島のスーパまで行きましたが、残念ながら、行きに1回だけシンク・ロスでエンジン停止しました。帰りは1区間だけ高速に乗り、工事渋滞もありましたが、シンク・ロスは無しでした。
５月１４日

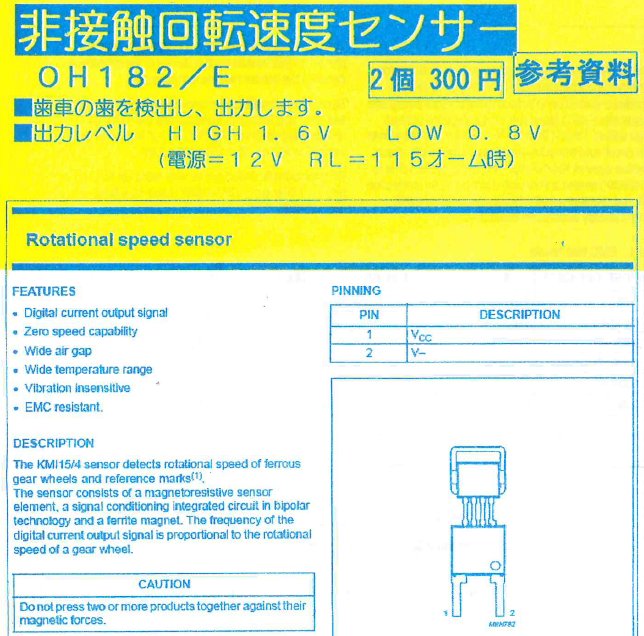

シンク・ロスの考察をしてみます。初めにプライマリ／セカンダリパルスの入力部です。センサは秋月電子の２ピンの非接触回転速度センサを使っています。

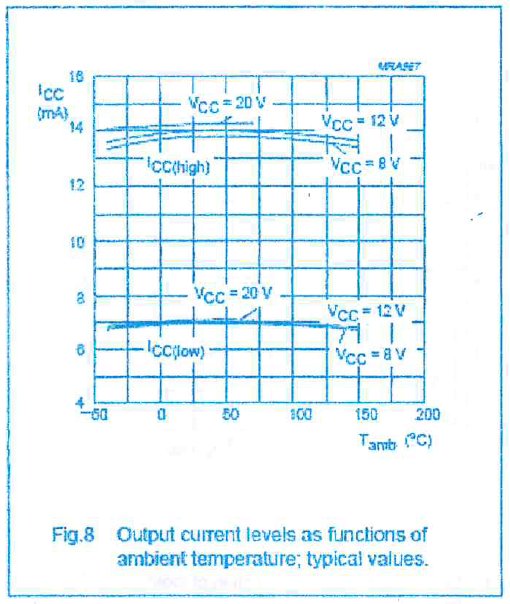

Ｈｉｇｈ時に１４ｍＡ、Ｌｏｗ時に７ｍＡを流す定電流出力で内部のデバイスの電源もこの電流で賄っています。電源電圧にあまり影響されず、８〜２０Ｖまでほぼ一定の出力をします。１１０Ωの負荷で０．８〜１．６Ｖを交番します。センサの電源はＩＧ電源に直付けしていますが、仕様上は問題無さそうです。

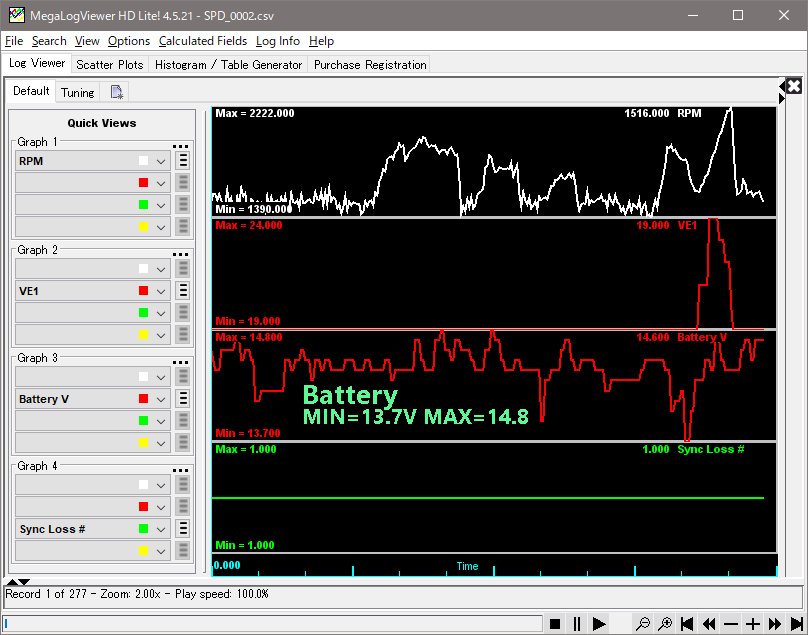

昨日の試走でＳＤログのバッテリ電圧を確認します。赤がバッテリ電圧です。最小が１３．７Ｖ、最大が１４．８Ｖでした。開放型レ
ギュレータの出力は１Ｖほど変動しています。９Ｖの三端子レギュレータで電源を安定化させると何か変化があるかもしれません。

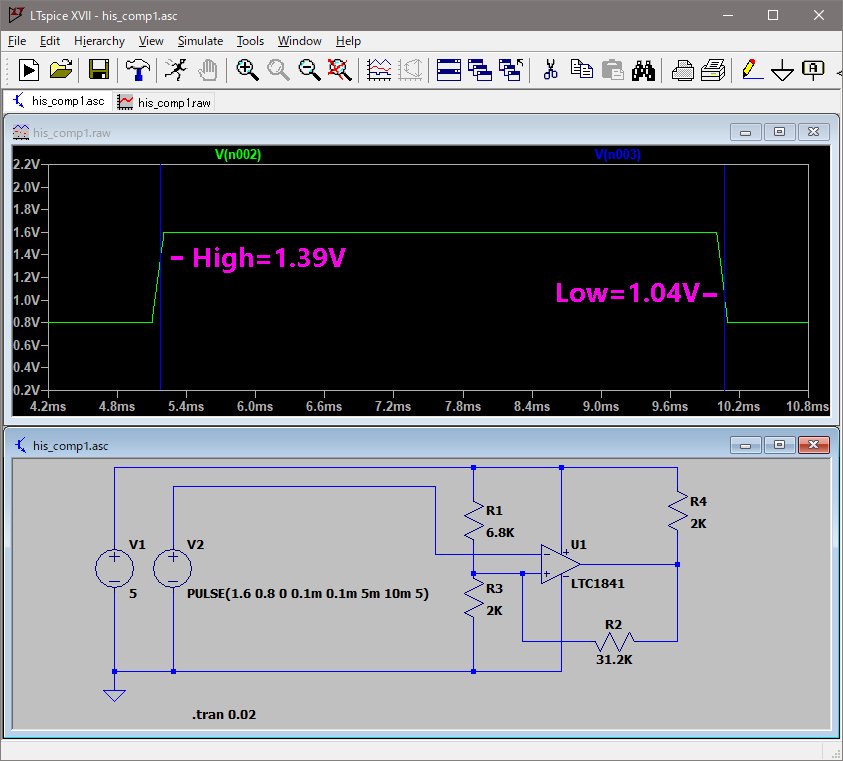

非接触回転速度センサの出力はヒステリシスコンパレータで５Ｖ系に変換しています。ＬＴｓｐｉｃｅのシミュレーションではＬｏｗ−＞Ｈｉｇｈ時に１．３９Ｖ、Ｈｉｇｈ−＞Ｌｏｗ時に１．０４Ｖです。入力は０．８〜１．６Ｖなので、閾値は良さそうです。

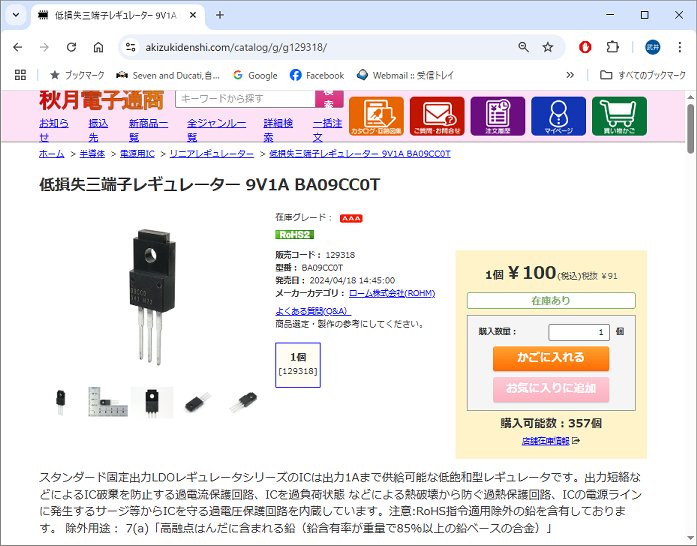

９Ｖの１００ｍＡ級の三端子レギュレータのＬＤＯをさがしましたが、短納期のものは見つかりませんでした。秋月にちょっと大きいですがドロップ０．３Ｖの１ＡのＬＤＯがあったので注文しておきました。

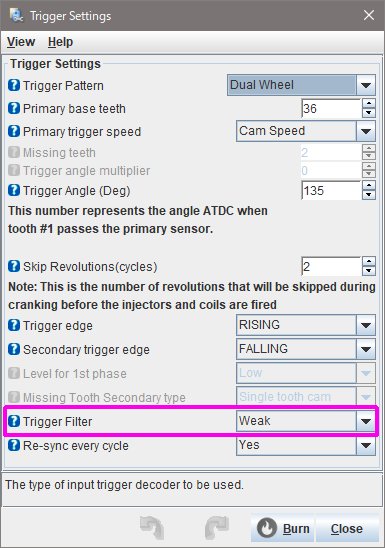

ＴｕｎｅｒＳｔｕｄｉｏにはトリガフィルタの設定があります。設定は無し、ウイーク、ミディアム、アグレッシブの４種類です。プログラムを解析して動きを調べます。

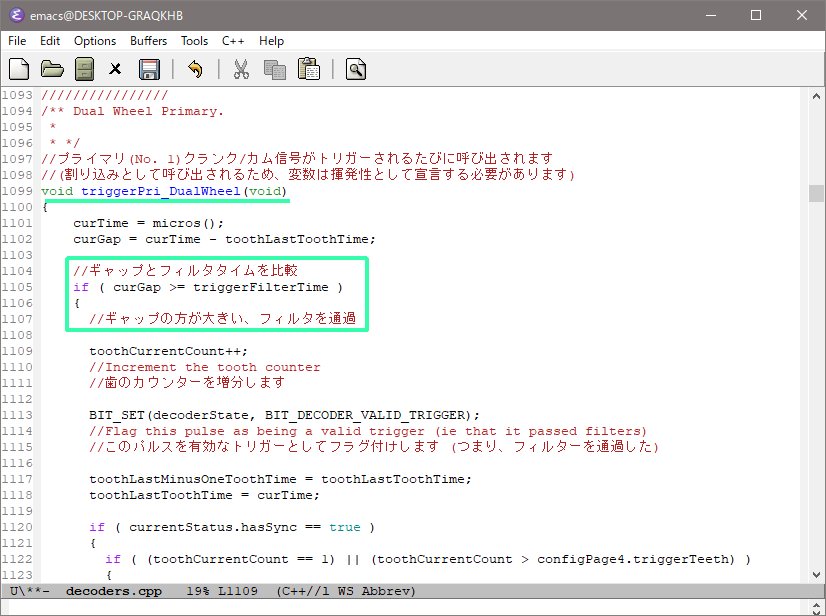

トリガフィルタのアルゴリズムは緑枠のようにプラ
イマリパルスの割り込みハンドラで前回とのギャップ時間を計算し、フィルタ時間未満なら本来の割り込みハンドラの処理しないで終了するというものです。 フィルタ時間より短い時間で入ったプライマリパルスはノイズとして無かったことになります。

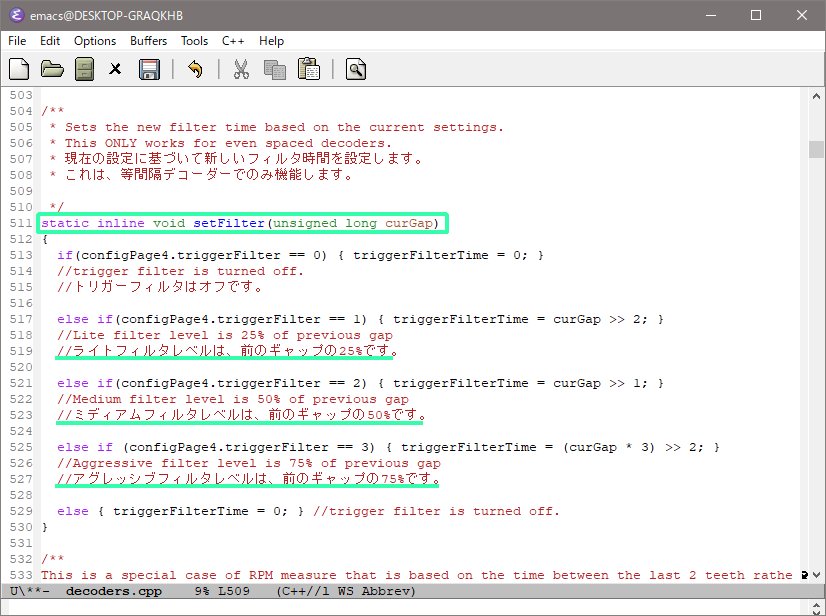

フィルタ時間はｓｅｔＦｉｌｔｅｒ関数で、ギャップ時間からプライマリパルスの割り込みの都度計算します。ウイーク、ミディアム、アグレッシブ計算はギャップ時間のそれぞれ２５％、５０％、７５％だけ短い時間に設定します。プライマリパルスの割り込み
ハンドラはクランク２回転で３６パルス発生します。例えば１０００ｒｐｍでアイドリング中は毎秒３００回（３．３ｍＳｅｃ）です。今まで、ウイークかミディア
ムに設定しましたが、シンク・ロスは防げないようです。マニュアルではなるべく、軽いフィルタを使うように書いてあります。これは速いエンジン回転の変化についていけなくなるからですが、普通のエンジンではギャップ間（クランク回転の１／１８期間）に７５％短くなる、回転上昇はなさそです。エンジンエミュレータでアグレッシブに設定してみましたが、素早く回転数を変化させても特に問題無さそうです。
５月１５日

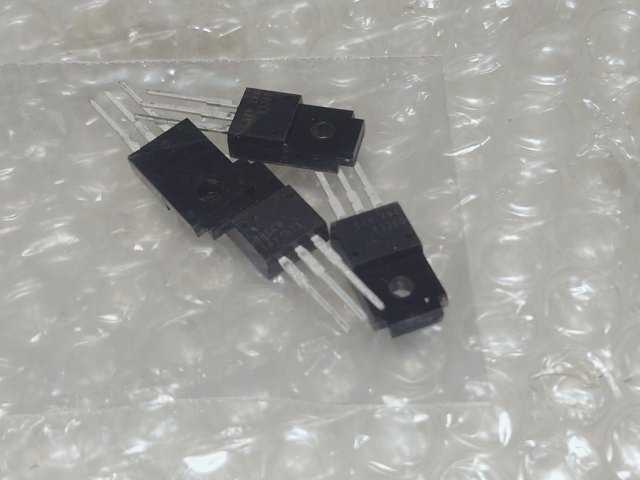

秋月の９ＶのＬＤＯが到着しました。

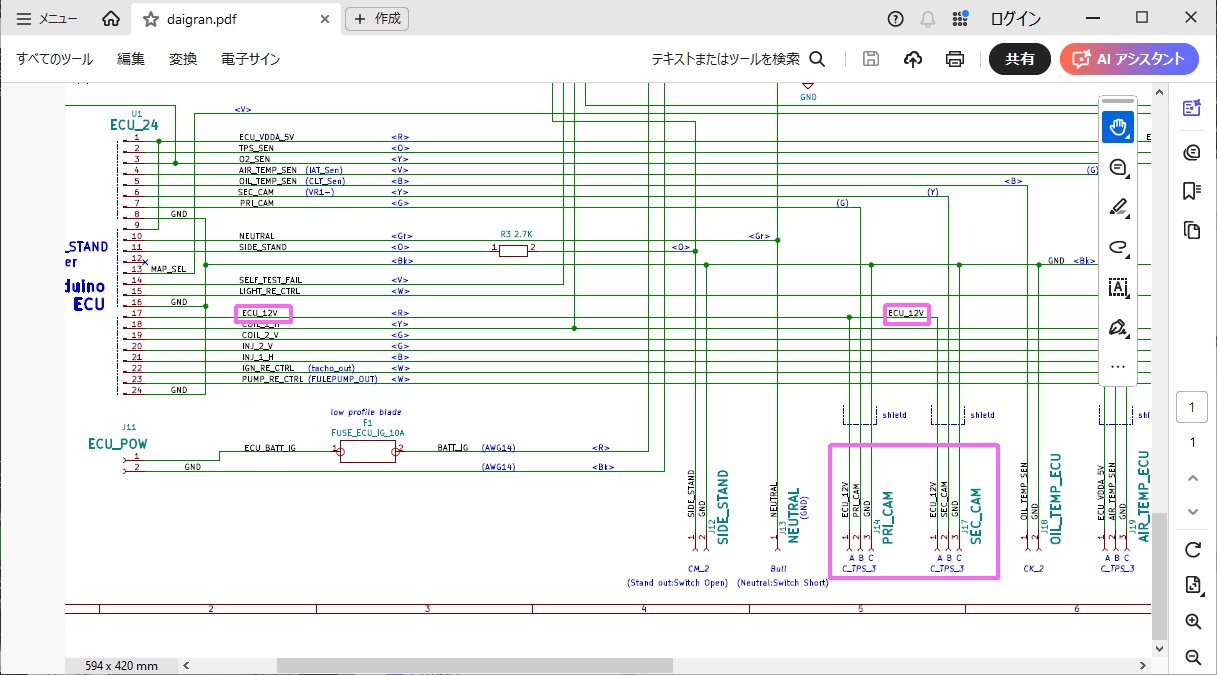

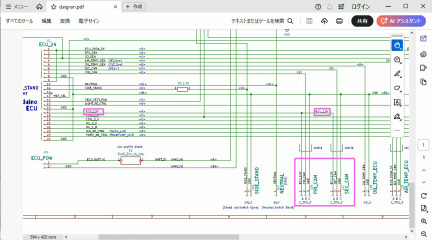

ハーネスを確認します。ＥＣＵから出力される１２Ｖ電源を使っているのはプライマリ／セカンダリパルスセンサのみです。

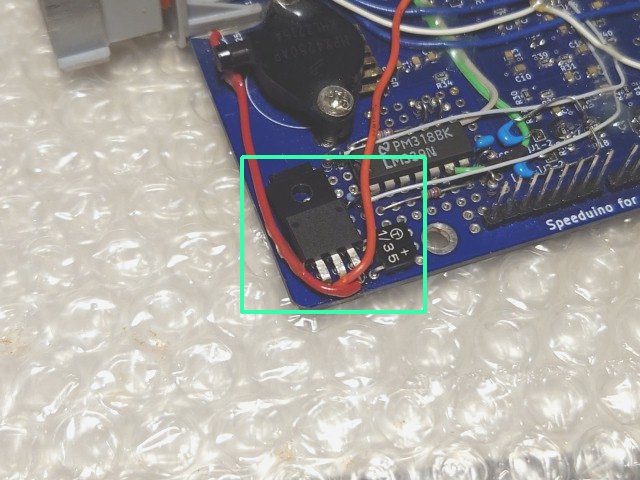

早速、空きエリアに実装しました。

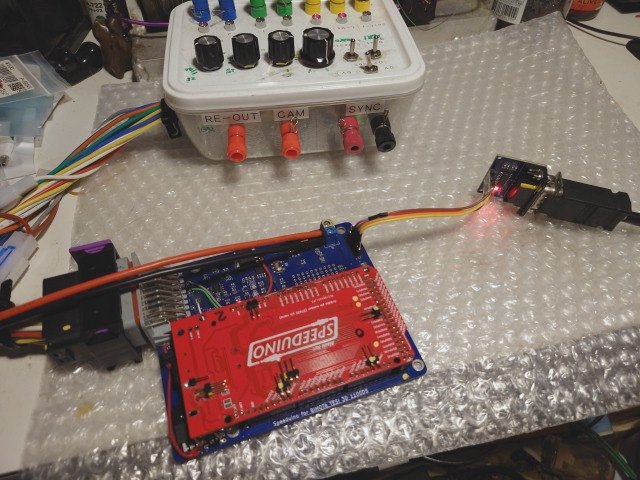

エンジンエミュレータで動作確認します。非接触回転速度センサは電源電圧に依存しないので、他の修正無しで動作します。

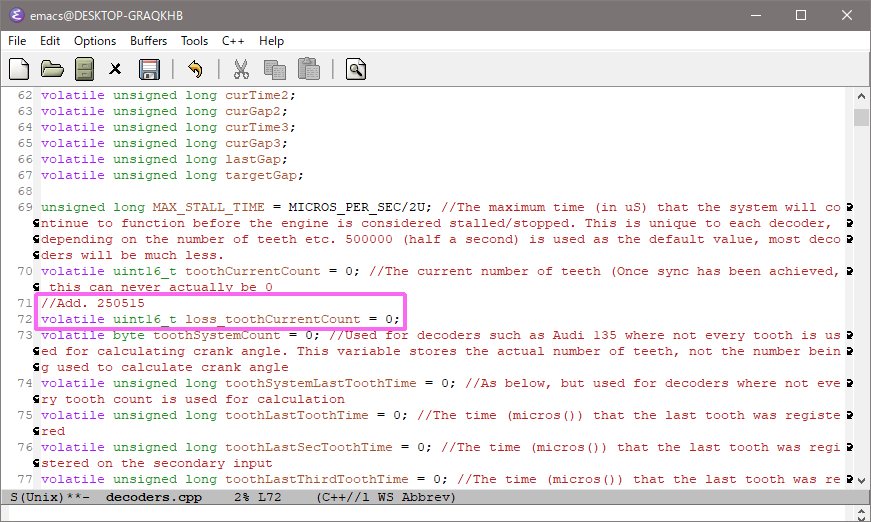

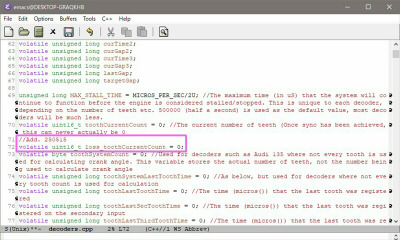

シンク・ロスの考察の続きです。セカンダリパルスの割り込みハンドラ内でプライマリパルスの数が３６でない時がシンク・ロス判定です。そこで、使っていないパラメータにシンク・ロス判定が起きた時のプライマリパルス数（ｔｏｏｔｈＣｕｒｒｅｎｔＣｏｕｎｔｅｒ）を代入すればＴｕｎｅｒＳｔｕｄｉｏで表示できます。同じ型のｕｉｎｔ１６のＣｕｒｒｅｎｔＳｔａｔｕｓ．ｖｓｓ（車速）があるので、プログラムを修正してみます。ｄｅｃｏｄｅｒ．ｃｐｐに新しい変数ｌｏｓｓ＿ｔｏｏｔｈＣｕｒｒｅｎｔＣｏｕｎｔｅｒを追加します。

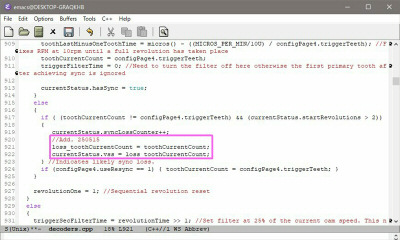

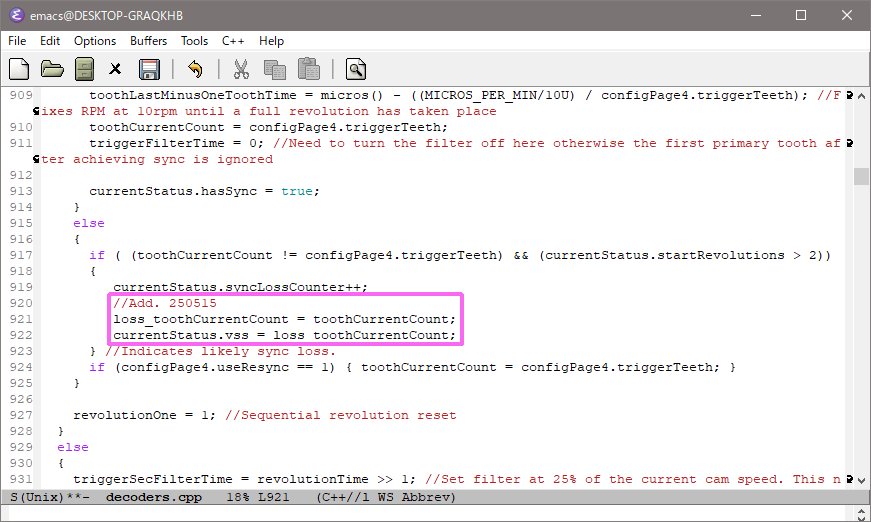

同じく、シンク・ロス判定の所でｌｏｓｓ＿ｔｏｏｔｈＣｕｒｒｅｎｔＣｏｕｎｔｅｒとＣｕｒｒｅｎｔＳｔａｔｕｓ．ｖｓｓにｔｏｏｔｈＣｕｒｒｅｎｔＣｏｕｎｔｅｒを代入します。

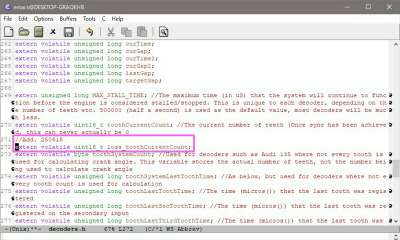

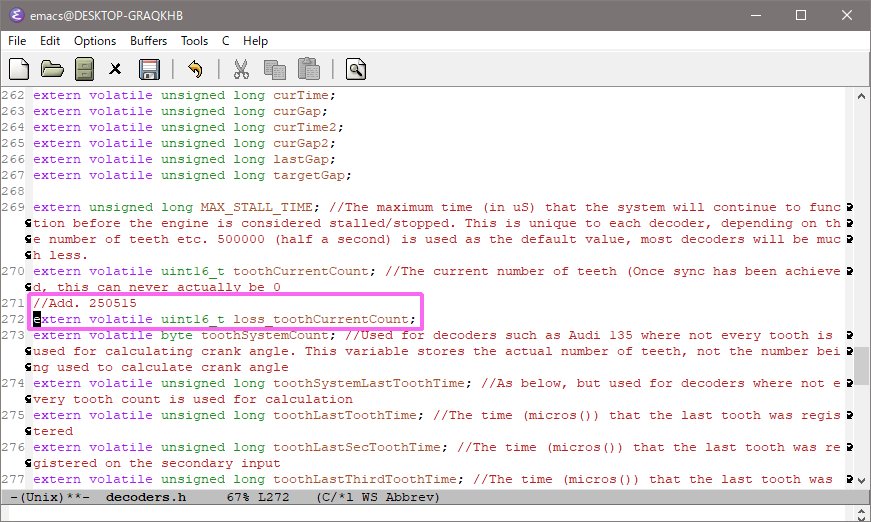

ｄｅｃｏｄｅｒ．ｈにはｌｏｓｓ＿ｔｏｏｔｈＣｕｒｒｅｎｔＣｏｕｎｔｅｒをエクスターン定義します。

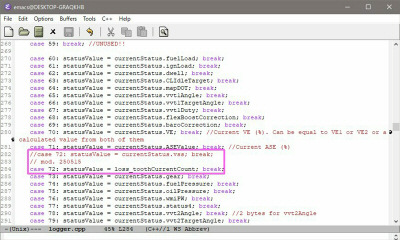

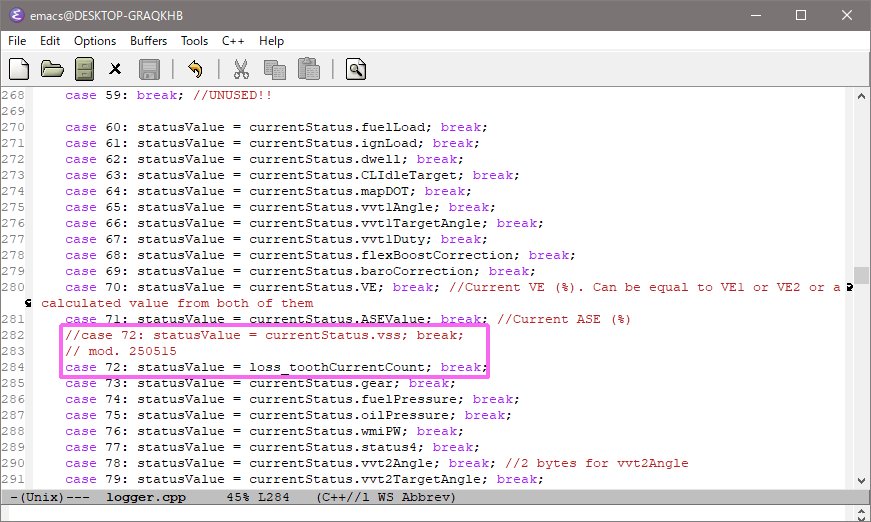

ｌｏｇｇｅｒ．ｃｐｐで車速の代わりにｌｏｓｓ＿ｔｏｏｔｈＣｕｒｒｅｎｔＣｏｕｎｔｅｒをログに記録します。

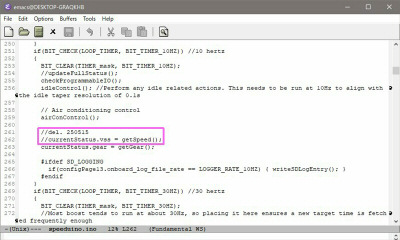

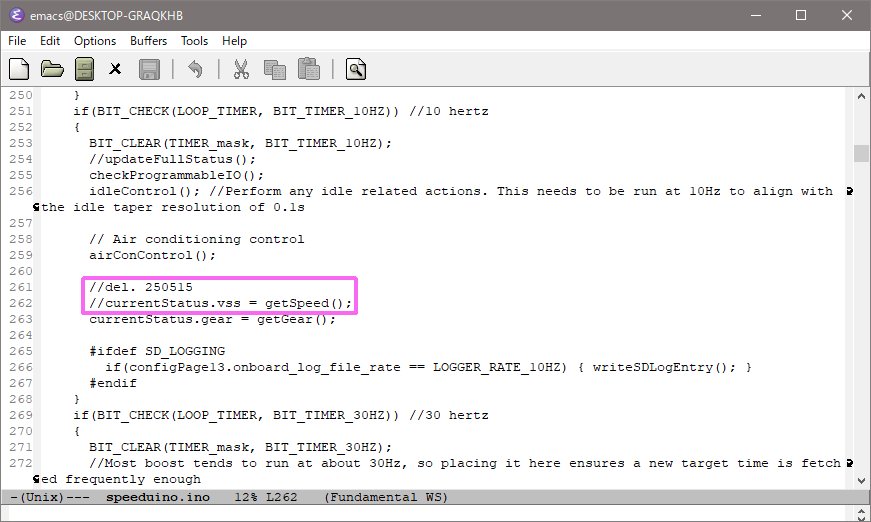

メインループでｇｅｔＳｐｅｅｄ関数で車速をＣｕｒｒｅｎｔＳｔａｔｕｓ．ｖｓｓに代入しているので上書きされないように、コメントに変更します。

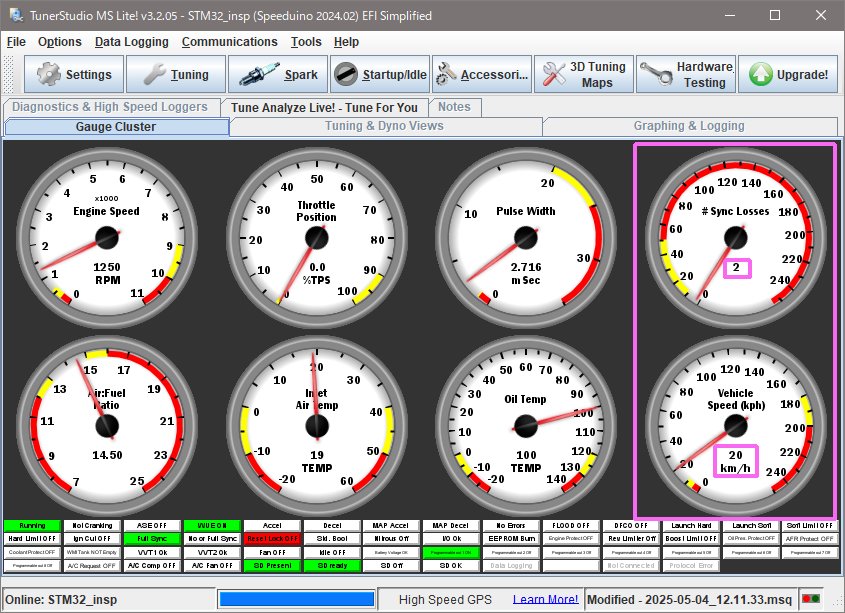

エンジンエミュレータで動作確認を行います。赤枠にシンク・ロスと車速を表示して、わざとシンク・ロスを発生させます。車速にプライマリパルスのカウント数が表示されるようになりました。２回目のシンク・ロスの時のプライマリパルスカウントは２０でした。ログを確認しなくてもゲージでリアルタイム表示できます。３６より多ければ、プライマリパルスにノイズが乗っている、また３６より少なければ、セカンダリパルスにノイズが乗っている可能性が高いと思われます。
