アルドウィーノを使った
オープンソース、オープンハードの
ローコストＥＣＵ
テージのＥＣＵが壊れているみたいなので
Ｓｐｅｅｄｕｉｎｏ（ＳＴＭ３２）に装換しました。
その２９：
セッティング用のタブレットＰＣを
小さいサイズに変更
タブレット用電源の作製
有償版のＴｕｎｅｒＳｔｕｄｉｏ
２０２５年
９月２６日

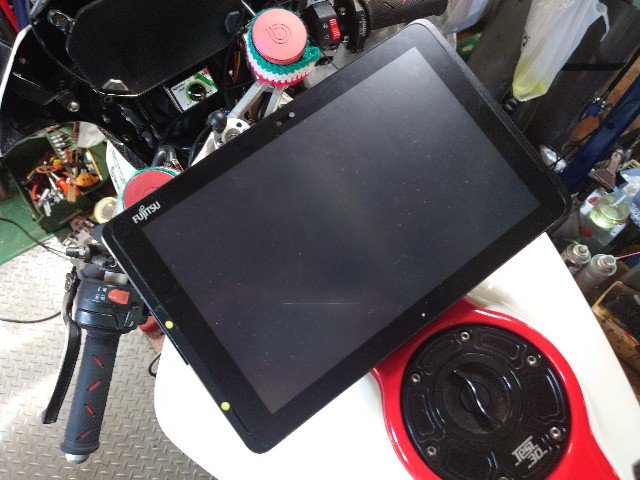

セッティング用のＷｉｎＰＣを小さくしようと思います。ＷｉｎＰＣからスマートフォンにする予定でしたが、アプリのＭＳＤｒｏｉｄのアップデートは完全に止まってイマイチです。ＳＤログ、ハードウェアテストが動きません。現在使っている１０インチから二回り小さい、７インチのＷｉｎタブレットに変更します。下は現在使用の１０インチＷｉｎ１０のタブレットです。ＴｕｎｅｒＳｔｕｄｉｏのゲージは大きくて良いですが、常用するにはちょっと大きすぎです。

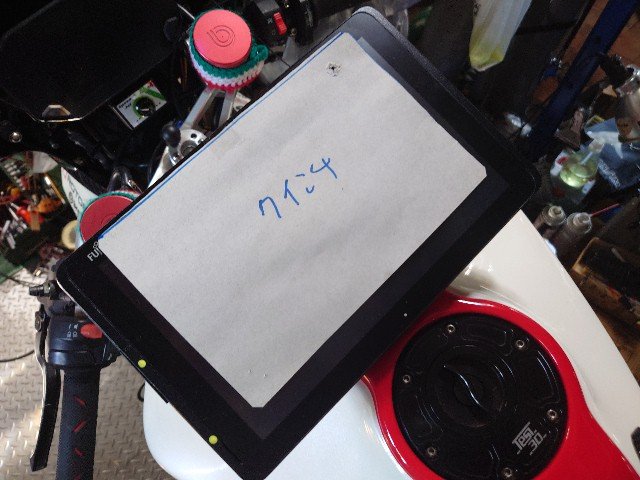

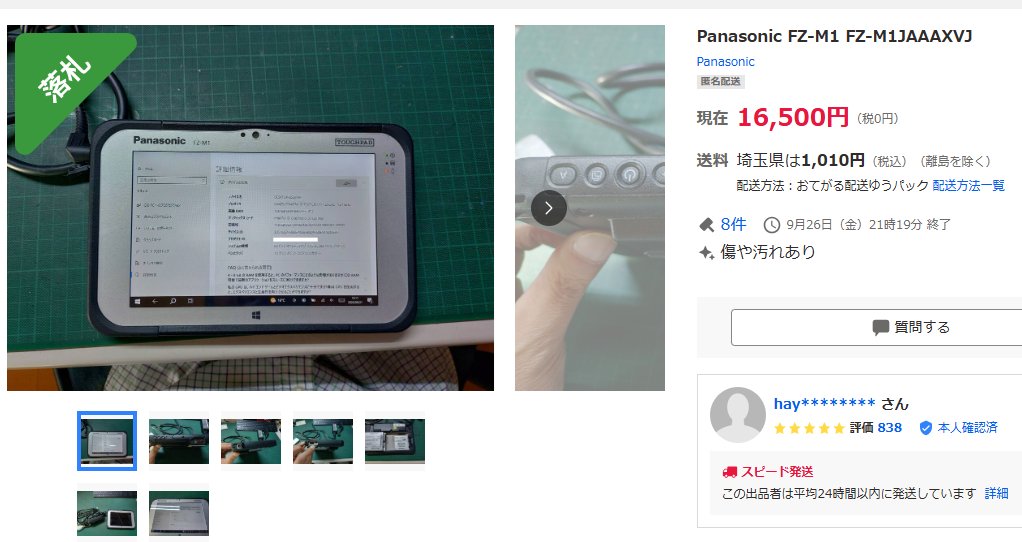

ヤフーオークションに出ている、７インチのＷｉｎ１０タブレットの大きさに紙を切ってサイズ確認します。二回り小さいです。回転して縦にもできますが、ＴｕｎｅｒＳｔｕｄｉｏの無償版ではゲージの並びがスカスカでイマイチになります。
１０インチ用に作製したステーは７インチに合わせて小さくすれば、全部作り直さなくても良さそうです。
７インチタブレットは１万円スタートだったんですが、少し競りました。電源が１６Ｖなので、昇圧電源が必要です。今使っているのは１２Ｖなのでバッテリにそのまま接続でした。仕様は以前と殆ど同じで、Ｗｉｎ１０、ＳＳＤが１２８Ｇ、メモリは４Ｇです。アプリの起動は凄く遅いですが、立ち上がると、そこそこ動きます。
９月２７日

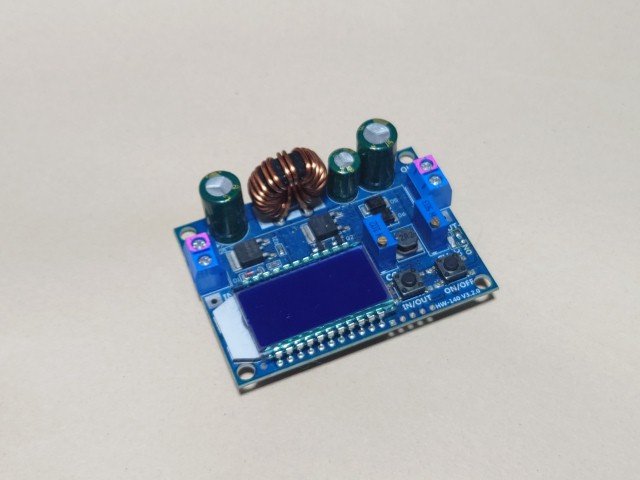

新しいタブレットの電源ケースを作製します。下はアマゾンなどで売っている昇降圧モジュールです。これを使って１２Ｖを１６Ｖに昇圧します。下側ケースを３ＤプリンタのＡＢＳで作り、ヒートシンク兼カバーをアルミで作る予定です。因みにＡＣアダプタの仕様は１６Ｖ、４Ａです。

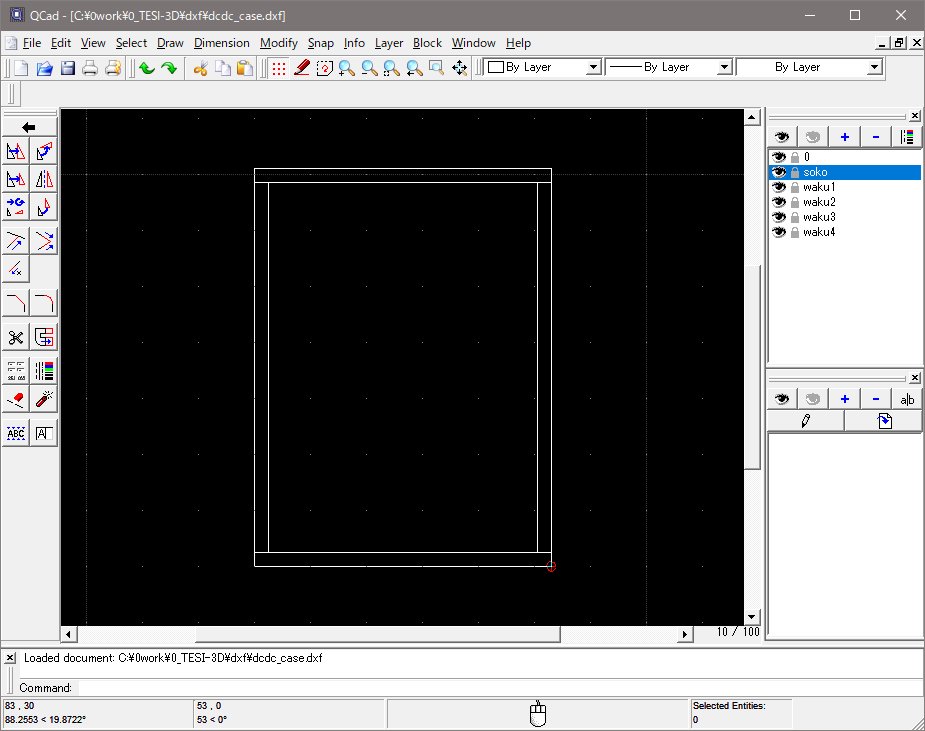

初めに下側ケースを作製します。Ｑｃａｄで２Ｄデータを作成してＤＸＦでセーブします。

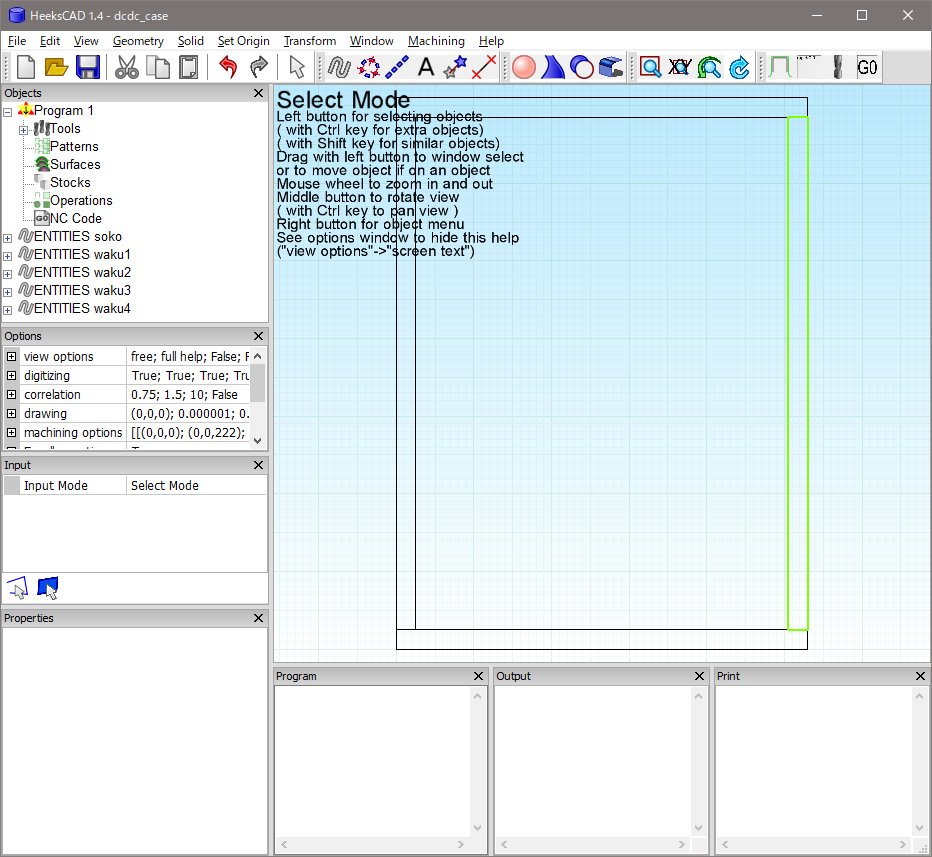

ＤＸＦファイルをＨｅｅｋｓＣＮＣにインポートします。

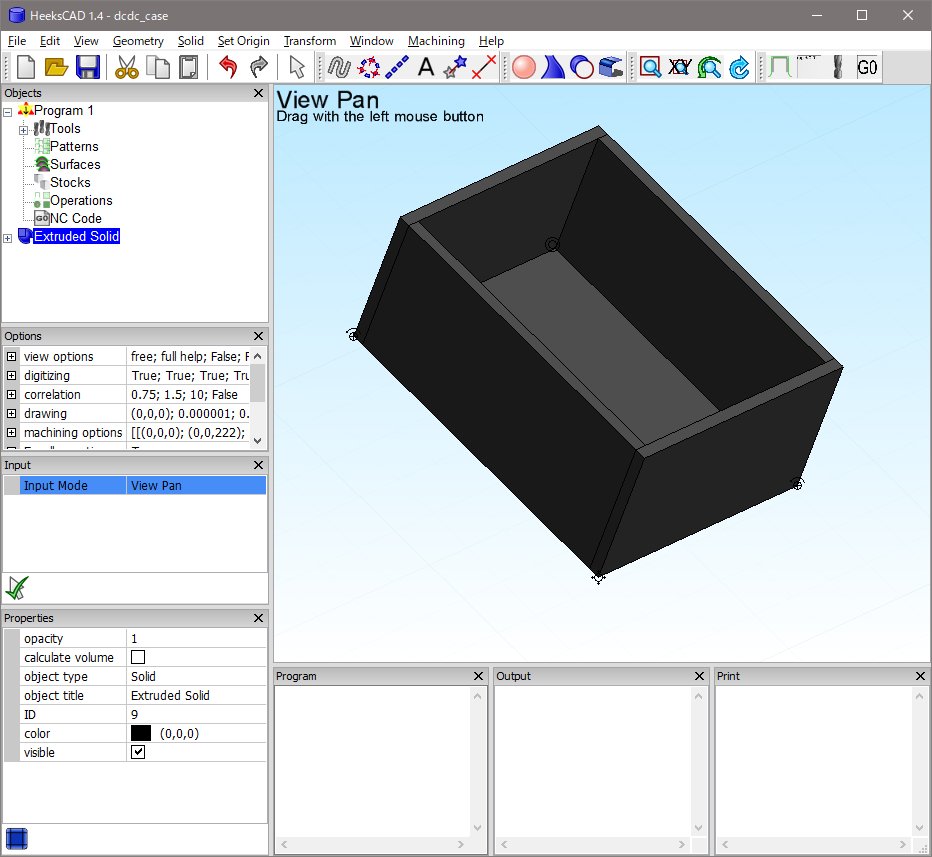

２Ｄ図形の引き出し機能で厚みを出して３Ｄに変換し、ＳＴＬでファイルをセーブします。

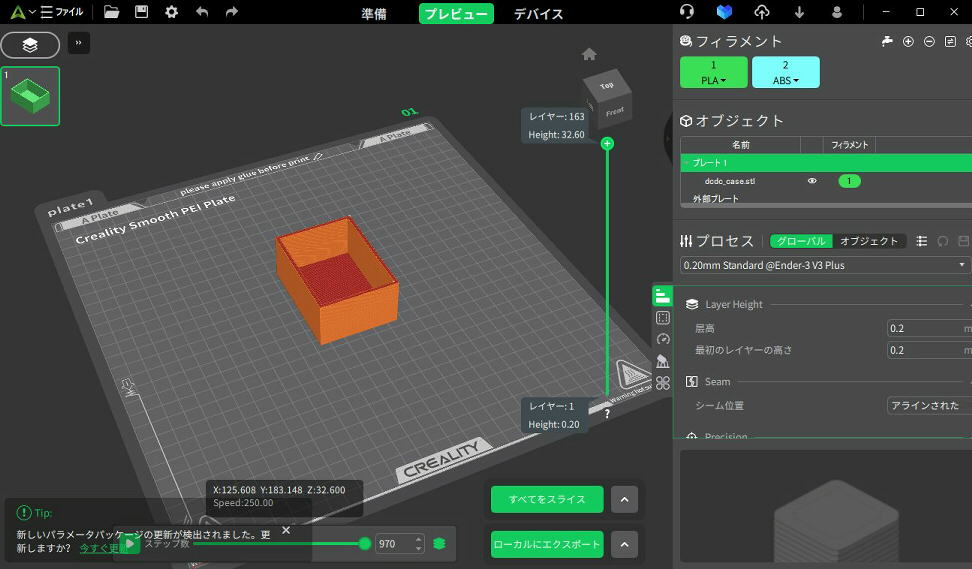

３ＤプリンタのスライサでＳＴＬから３Ｄプリンタ用のｇｃｏｄｅを生成します。

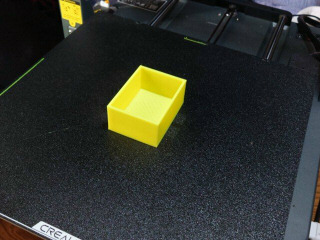

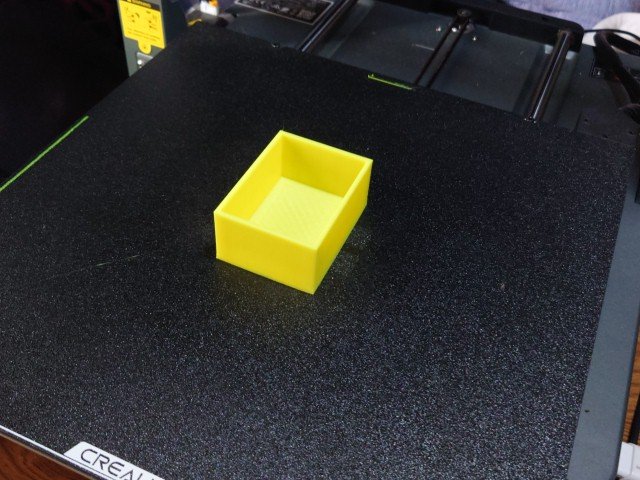

久しぶりの３Ｄプリンタです。使い方を忘れてました。約２８分で終了しました。

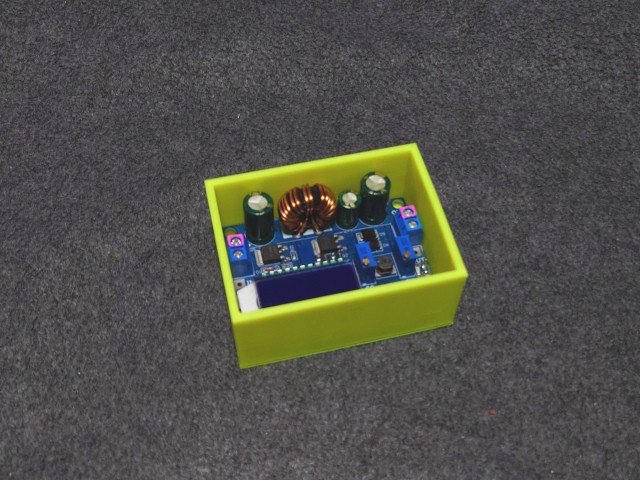

マージンを取るのを忘れて、キツキツですが、基板の周囲を少し削って入りました。
９月２８日

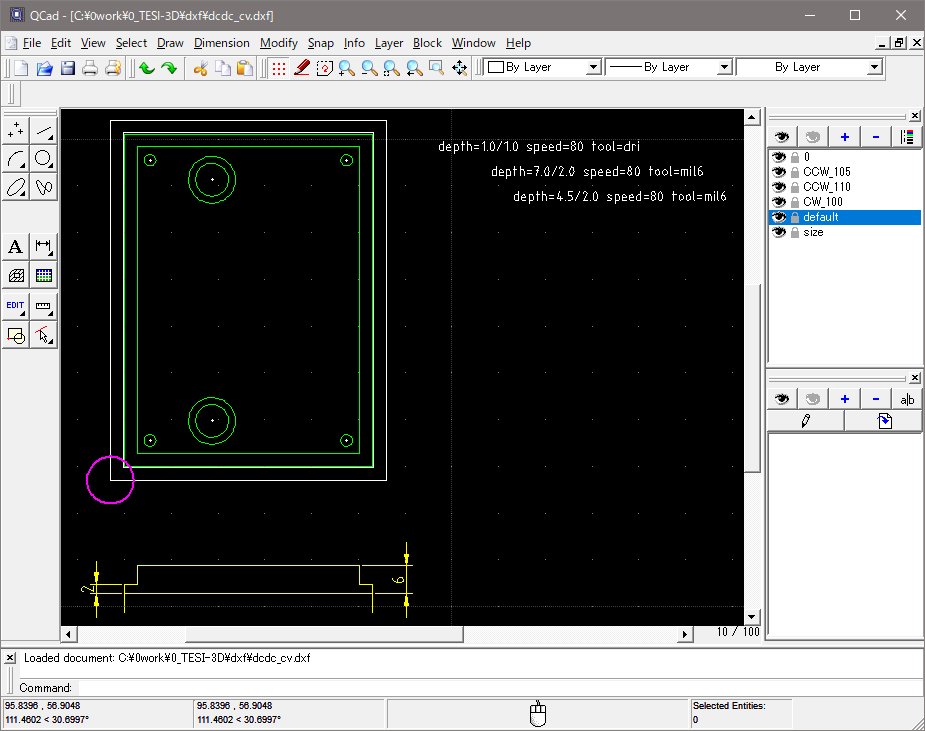

新しいタブレット用の電源ケースの続きです。カバー兼ヒートシンクを作りまます。初めに、Ｑｃａｄで図面を入力します。
アルミ端材から、ＣＮＣフライスで切削完了です。固定とケーブル取り出し用の穴の６ヶ所はポンチの代わりにドリルで浅く加工しておきます。２ｍｍづつ削って、１時間くらいかかりました。

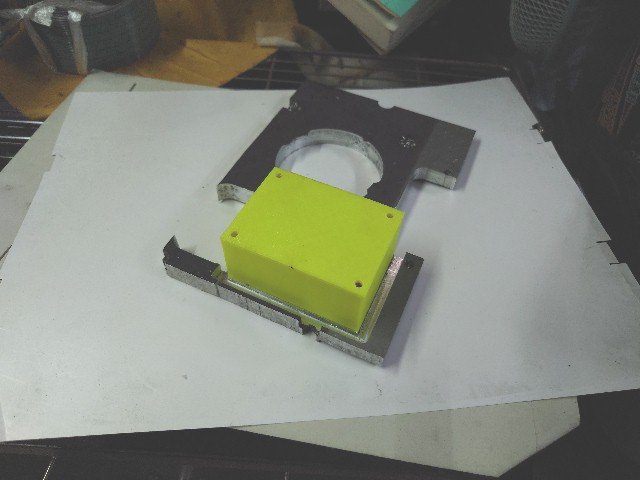

早速、昨日作ったＡＢＳケースを嵌めてサイズを確認します。良いようです。端材は厚みは約１２ｍｍなので、この後、カバーの裏側を削って余分な部分を取り除く必要があります。また、ＦＥＴの表面と接続するブロックも必要です。
９月２９日

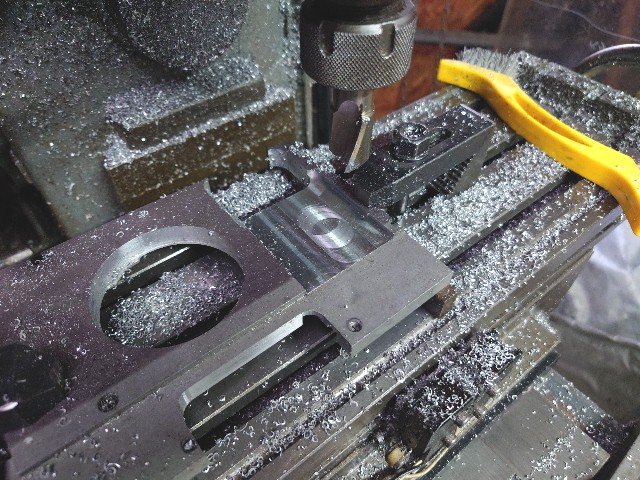

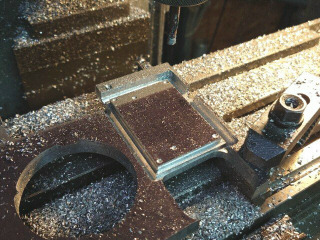

タブレット用の電源ケースのカバーの続きです。裏側を削って行きます。

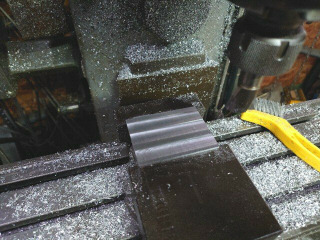

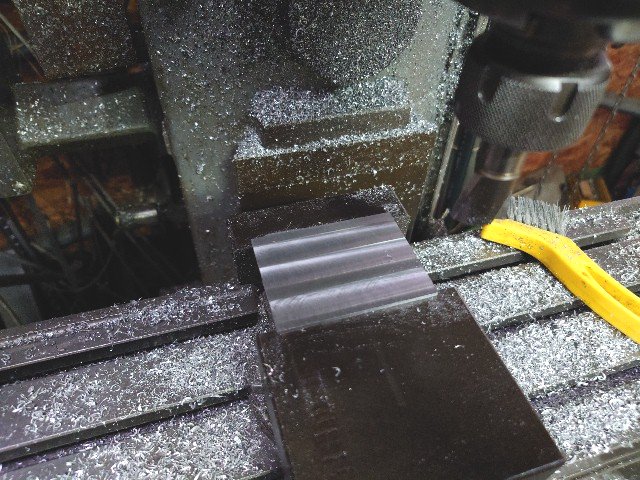

周りの余分な部分を外して、バイスに挟みさみ、さらに裏側を削ります。

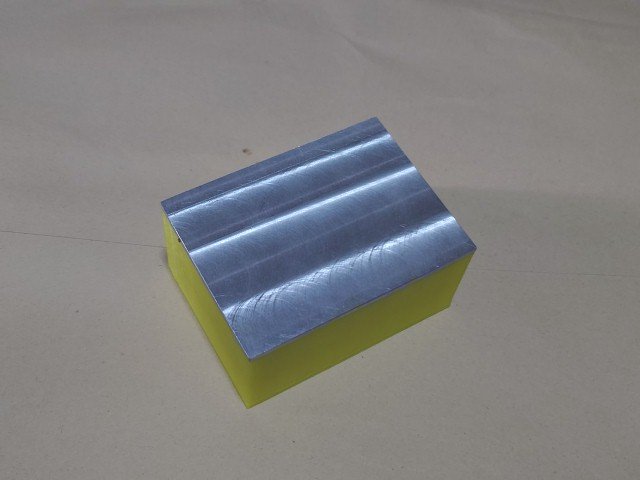

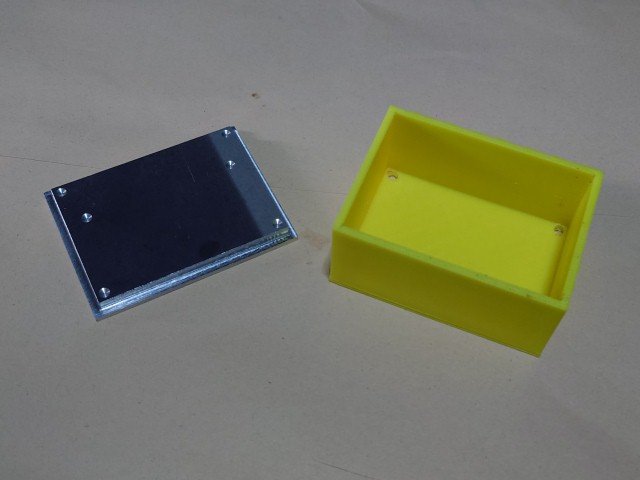

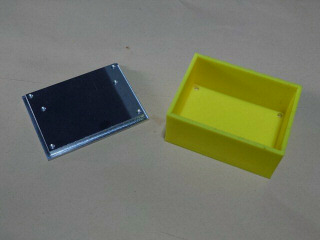

穴開け、タップが残っていますが、外観は完成しました。
９月３０日

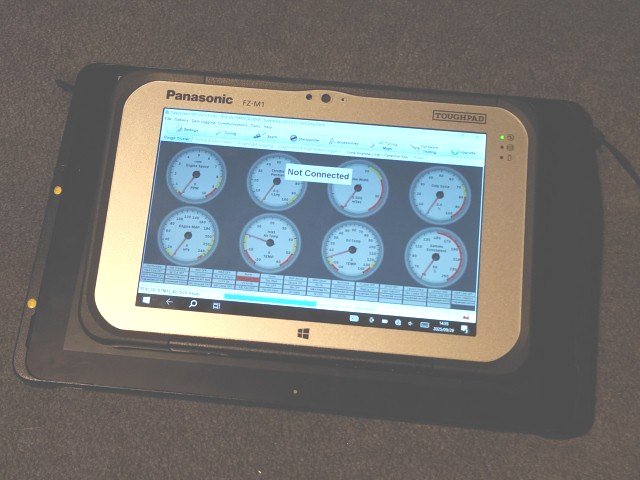

７インチのタブレットが到着しました。１０インチのタブレット上に乗せてみます。１０インチのディスプレイと同じサイズです。早速、ＴｕｎｅｒＳｔｕｄｉｏとログビューアをインストールしてみました。

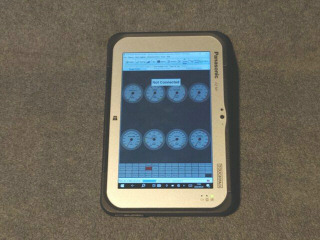

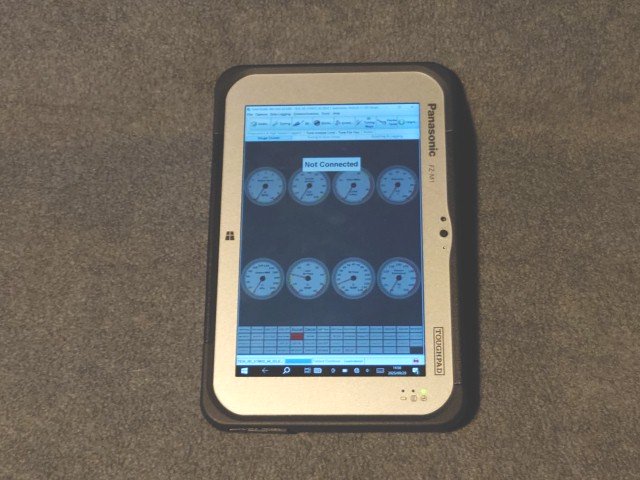

ＴｕｎｅｒＳｔｕｄｉｏは回転すると、ゲージが下のようになり、スカスカでイマイチです。無償版はゲージのデザインはできません。

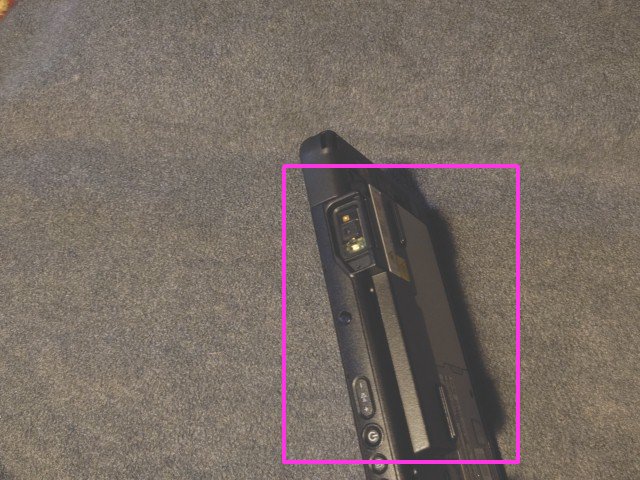

タブレットにはバーコードリーダが付いていました。アプリが無いと動かないので、無駄です。
ＴｕｎｅｒＳｔｕｄｉｏとＭｅｇａＬｏｇＶｉｅｗｅｒの有償版を購入しました。ＭＳコンボの価格は９９ドルです。長いログを取るために熊谷のハードオフまで来ました。
タブレットで使う電源ケーブル用のＡＣアダプタを買いました。

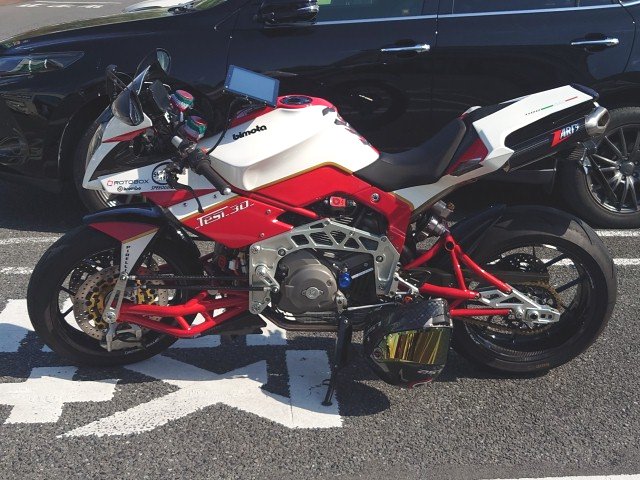

近くのアストロに寄ってみました。約２０分のログが往復で取れました。

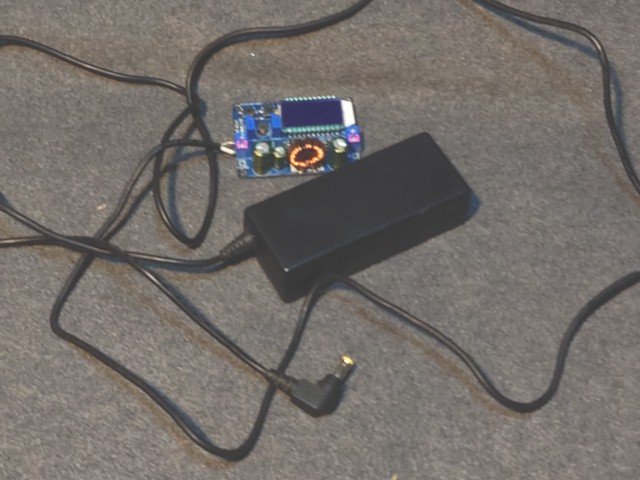

ハードオフで購入したＡＣアダプタです。電圧区分４のプラグが適合します。早速、ケーブルを切断して電源に接続してます。良好です。
１０月１日
７インチタブレット用にスタイラスペンを購入しました。１０インチタブレットは電磁式でしたが、今回は静電式です。５本も要らないんですが（笑）。

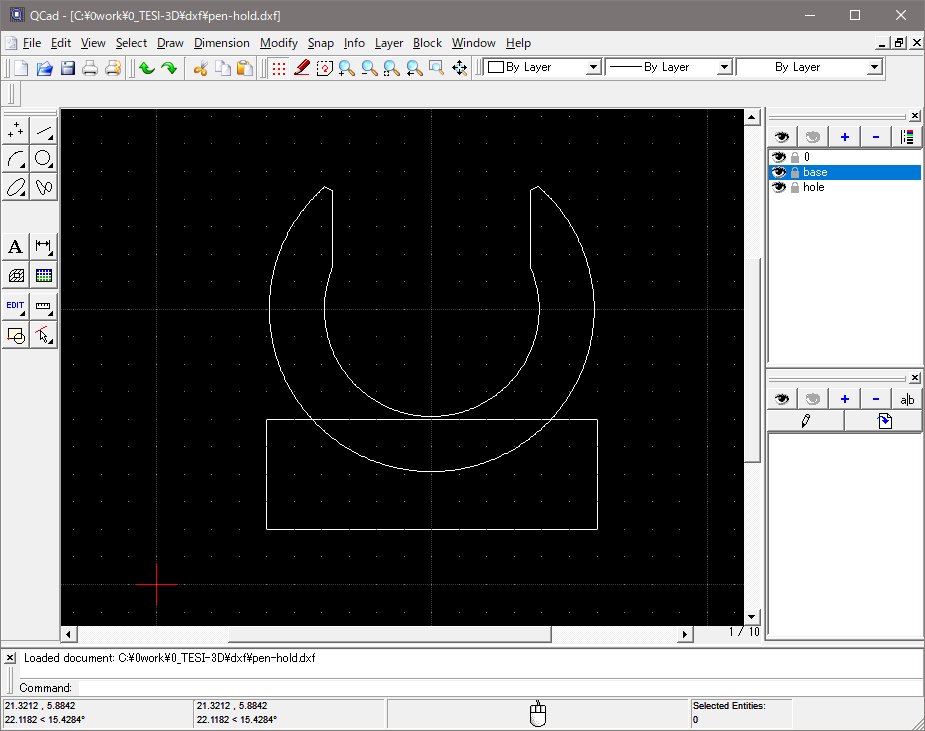

３Ｄプリンタでスタイラスペンのホルダ作ります。いつものように、２Ｄ図面から引き出しで３Ｄに変換後、ＳＴＬファイルから、スライサでｇｃｏｄｅを出力しました。

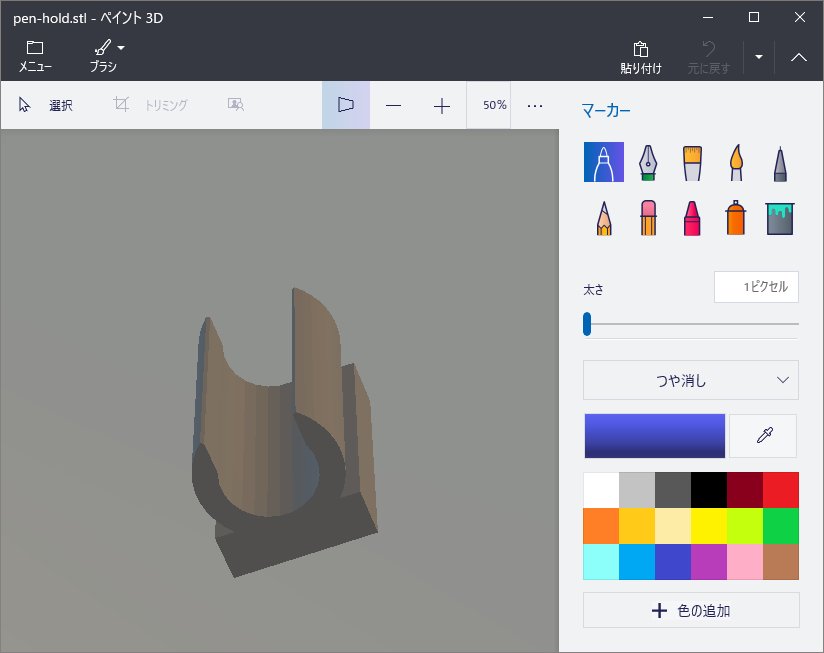

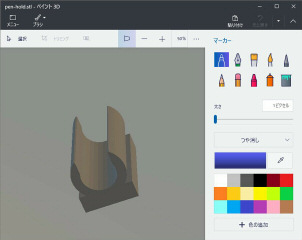

ＳＴＬファイルは３Ｄペイントで見ることができます。

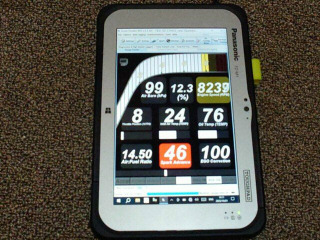

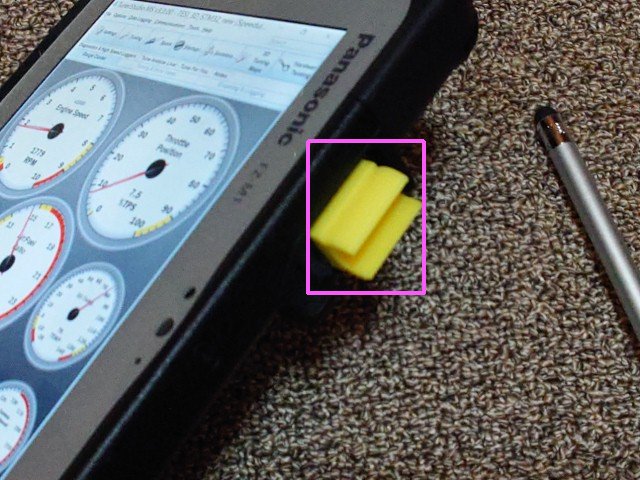

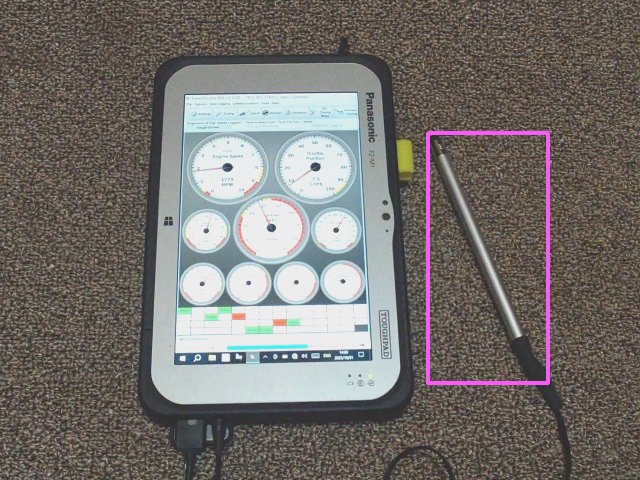

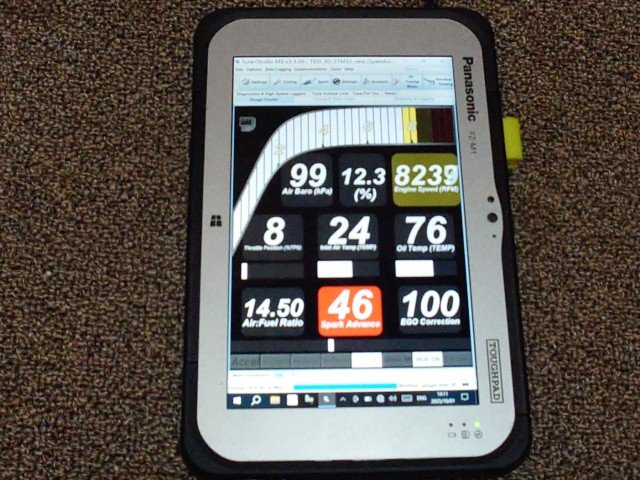

ホルダはバーコードリーダのクリア窓に付けました。スタイラスペンはヘッドフォンの３．５ｍｍジャックに要らないケーブルを使って失くさなように繋げておきます。有償版ＴｕｎｅｒＳｔｕｄｉｏはゲージのデザインができます。縦置のデザインにしてみました。
デフォルトで入っているＳｐｅｅｄｕｉｎｏゲージ。複数ページのゲージが作れます。

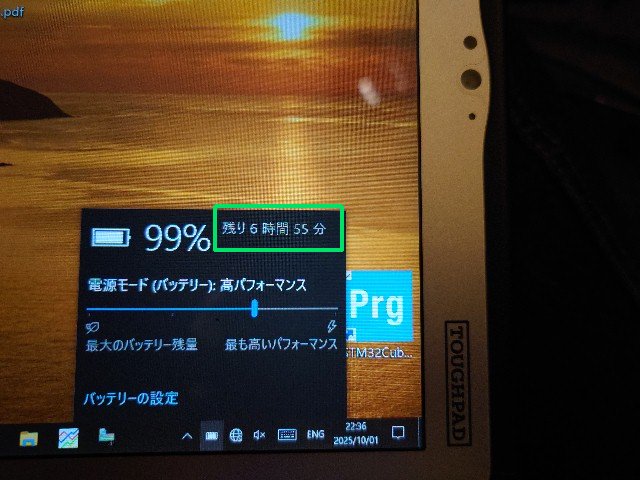

７インチタブレットの電池ステータスです。満充電で７時間弱です。

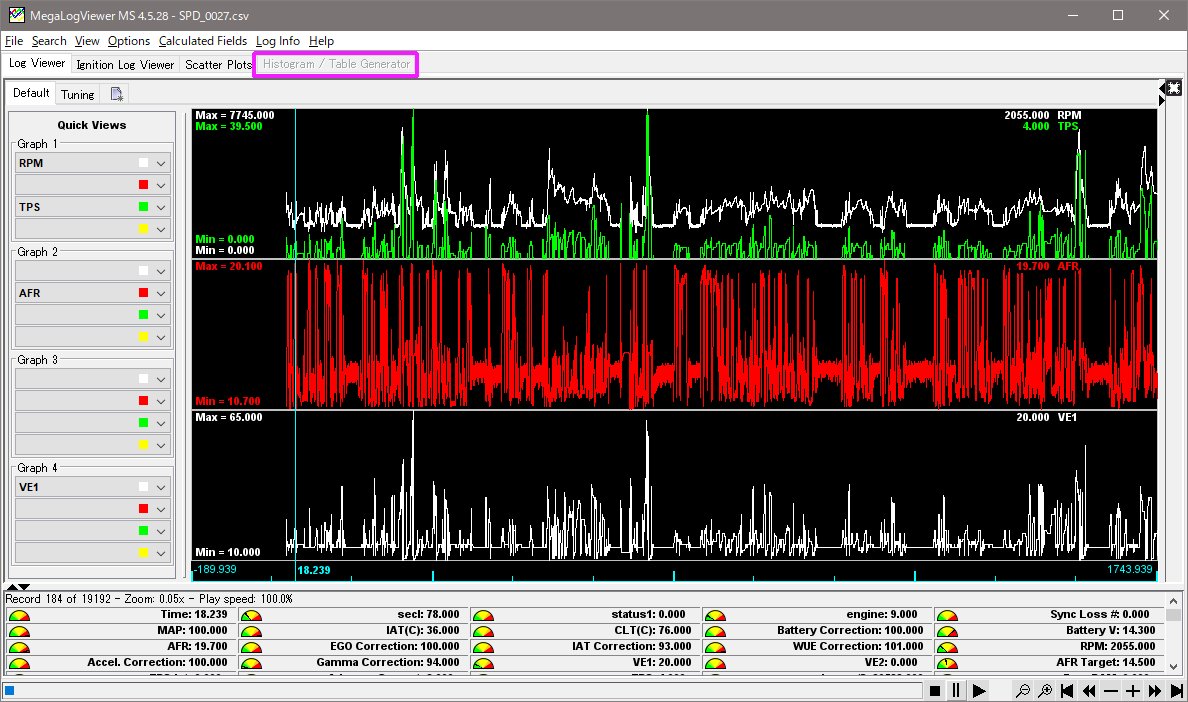

有償版のＭｅｇａＬｏｇＶｉｅｗｅｒで４ＭバイトのＳＤログを開いてみます。ログは２０分位の長さです。残念ながらＭＳグレードではヒストグラム機能が使えなかったです。ＨＤを購入する必要がありました。無有償版のＭｅｇａＬｏｇＶｉｅｗｅｒはＨＤグレードの５００ステップ限定版だったみたいです。差額は約２０ドルです。
１０月３日

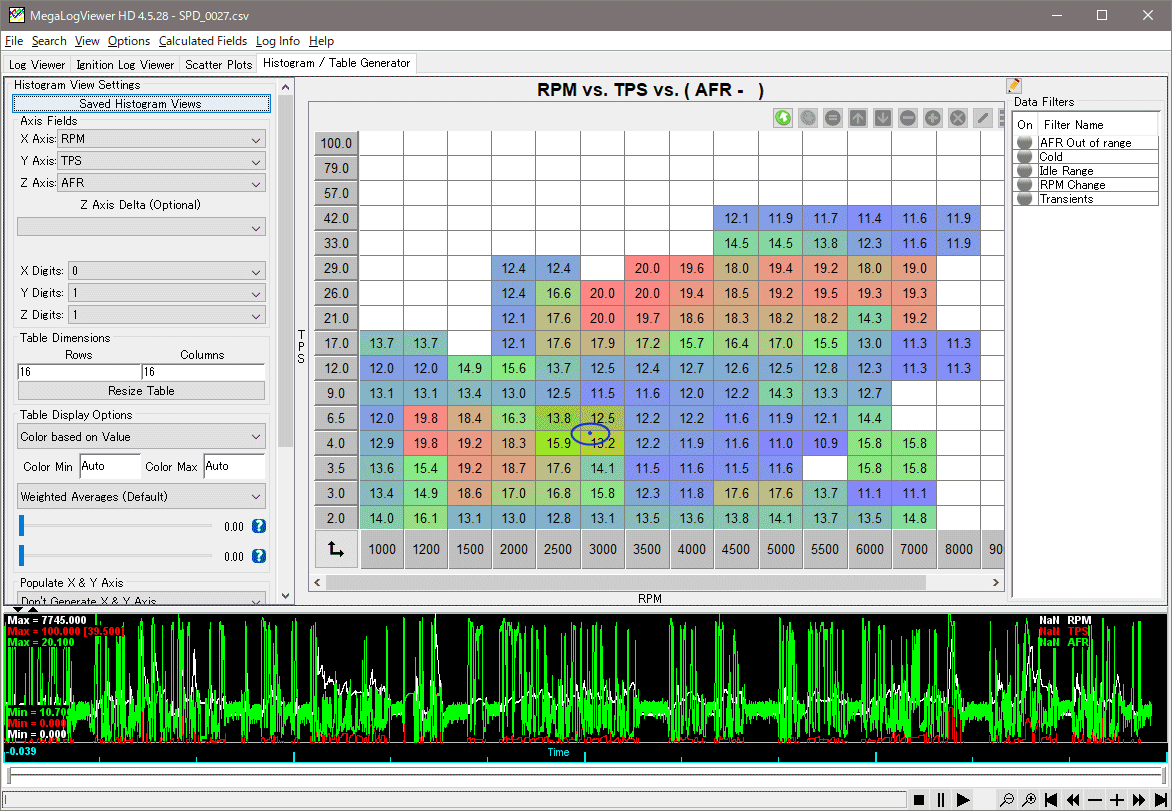

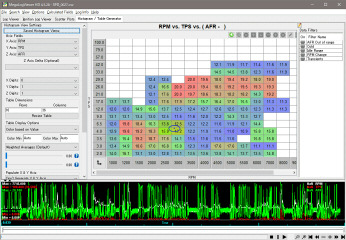

有償版のＭｅｇａＬｏｇＶｉｅｗｅｒの続きです。ＨＤにアップグレードしました。下はヒストグラム表示です。公道では広範囲のスロットルポジションとエンジン回転数を得るのは難しいです。

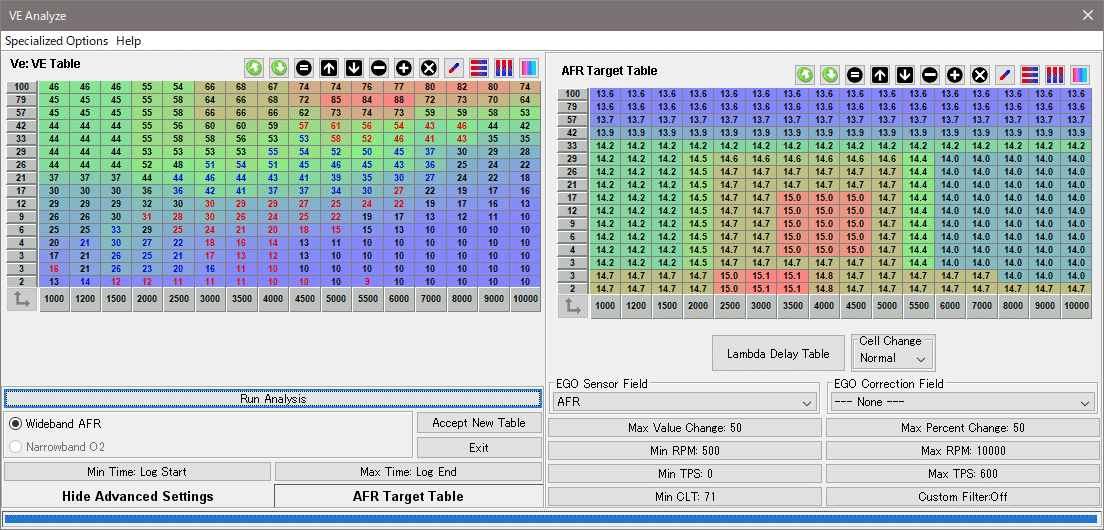

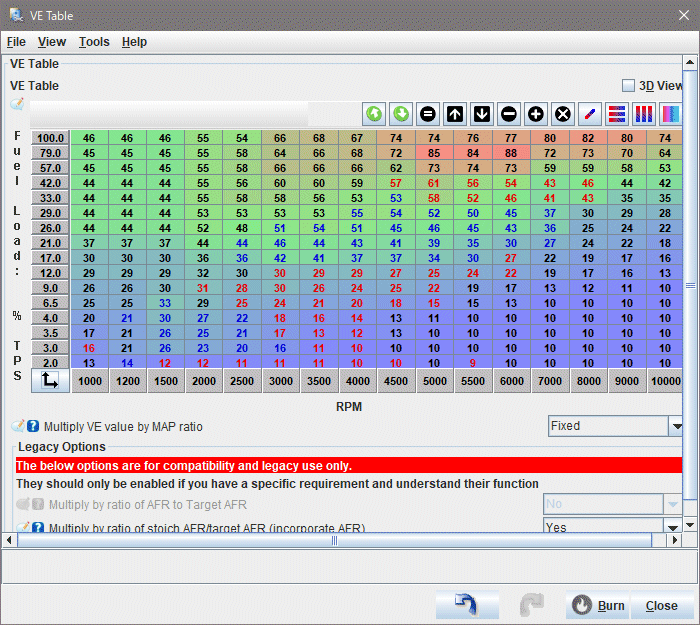

ＶＥアナライザを使って燃調テーブルを解析します。左が解析で生成された燃調テーブルです。セル内の数字の赤は噴射量を少なくした値、青が噴射料を多くした値です。黒と青は区別しにくいです。

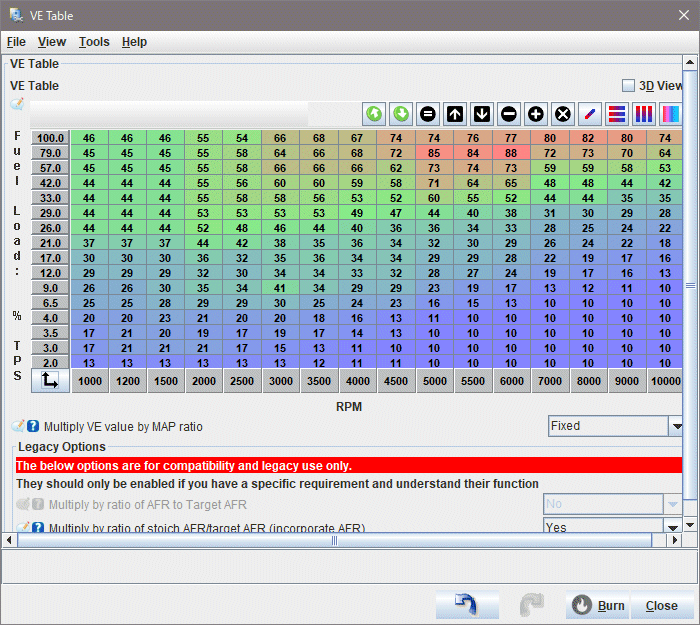

オリジナルのテーブルと比べてみます。左がＶＥアナライザで生成されたテーブル、右はオリジナルです。テーブルを生成する動作は手動で行うとのと同様に、ヒストグラムで燃料が濃いところを薄く、薄いところを濃くしていると思います。

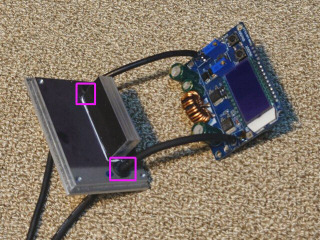

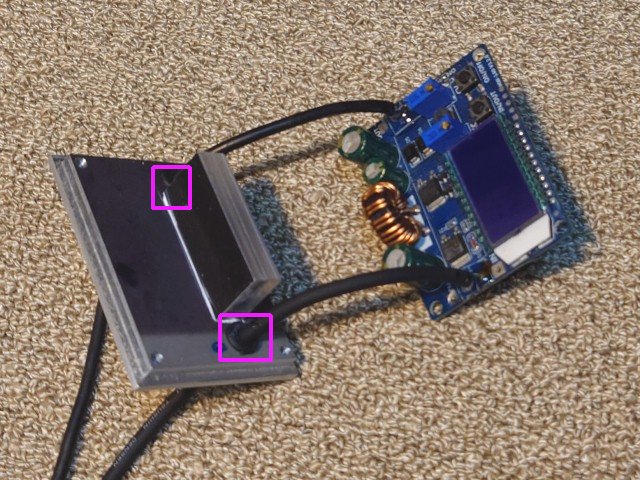

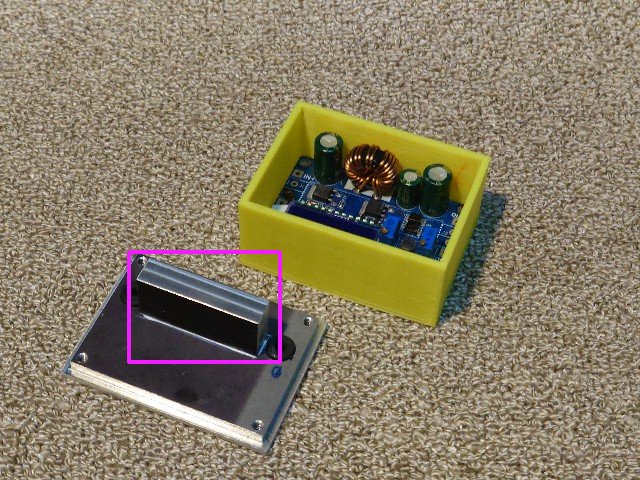

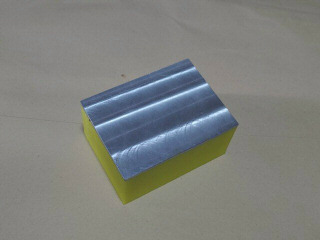

７インチタブレット用の電源ケースのカバーの続きです。基板のＦＥＴとカバーを繋ぐブロックを作製してケースにネジ止めしました。
ケーブルはグロメットで保護してケースの外に出しました。この後、ケースを黒でペイントして、ブロックにシリコングリスを塗ってケースを閉めます。
１０月４日

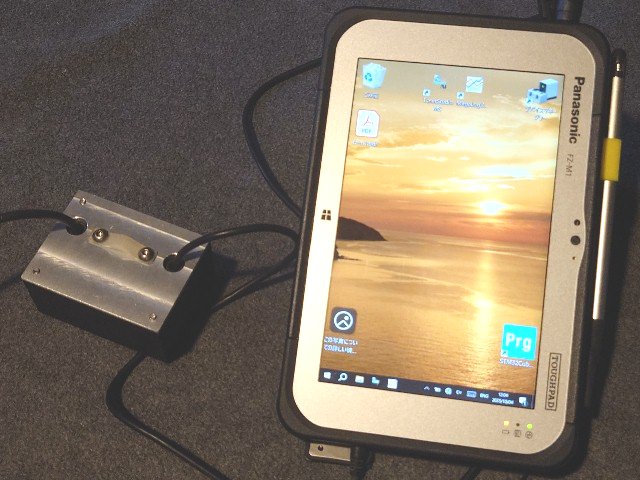

３Ｄプリンタで作ったケースは缶スプレーの艶消し黒でペイントして、カバーを閉じました。安定化電源を繋いで確認を行いました。起動中の充電時は２Ａくらい、充電のみで１Ａくらい電流が流れます。動作良好です。
１０月５日

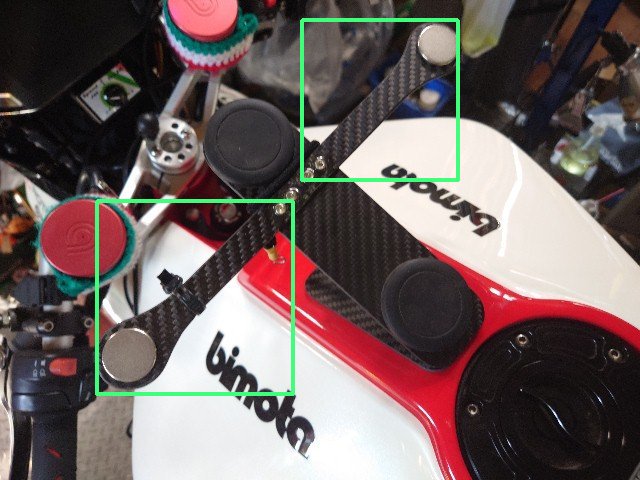

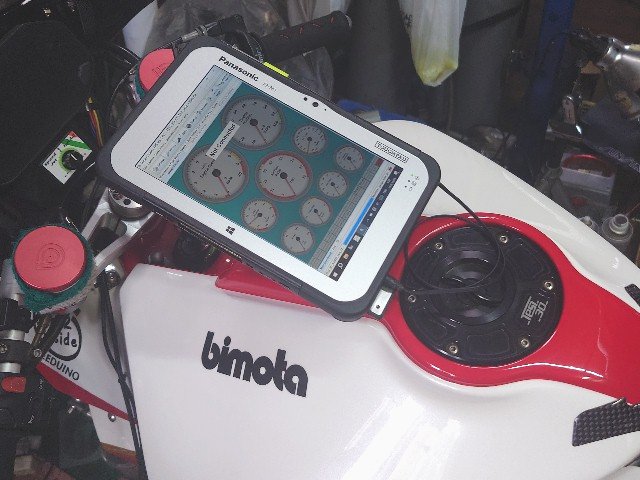

７インチタブレットは縦置きで固定します。左右の緑枠のマグネットとステーは外して、前後の大きい２個のマグネットで固定します。

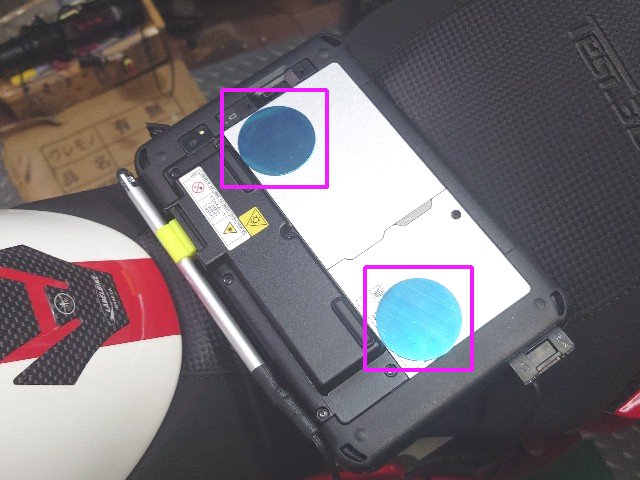

新しいタブレットの裏側はマグネット用の鉄板を貼り付けました。
ステーを１５ｍｍほど前側に移動して固定してみます。良いようです。

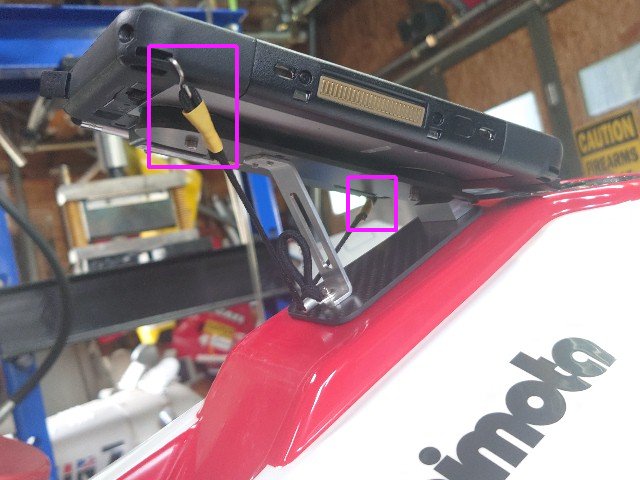

裏側でゴム紐を使って脱落防止しています。

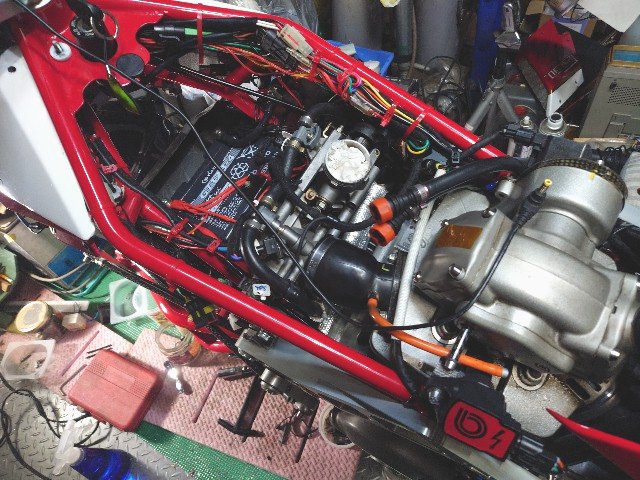

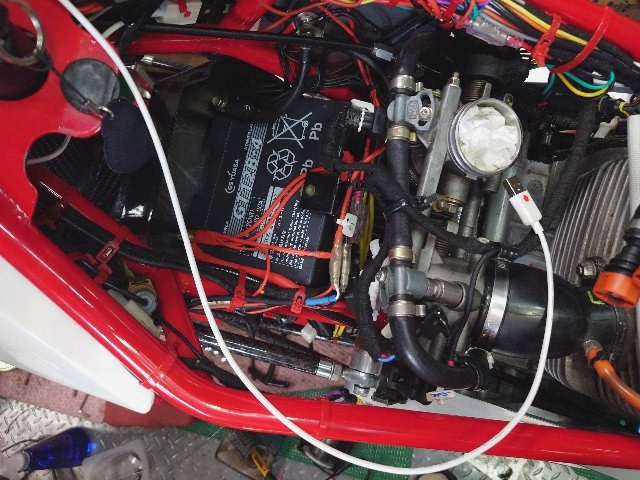

７インチタブレット用にＵＳＢ／電源ケーブルの取り回しを変更します。タンクとエアクリーナボックスを外しました。

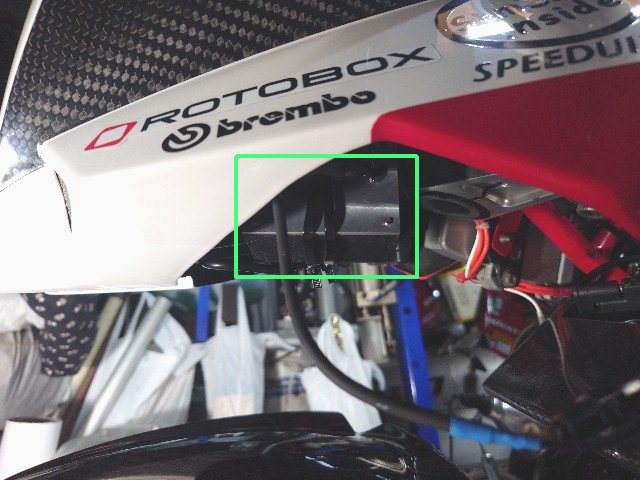

新しい電源はフロントカウルの右下に固定します。１０インチの時はヒューズを介してバッテリ直付けでしたが、今回は昇圧電源なので、イグニッション電源に変更しました。

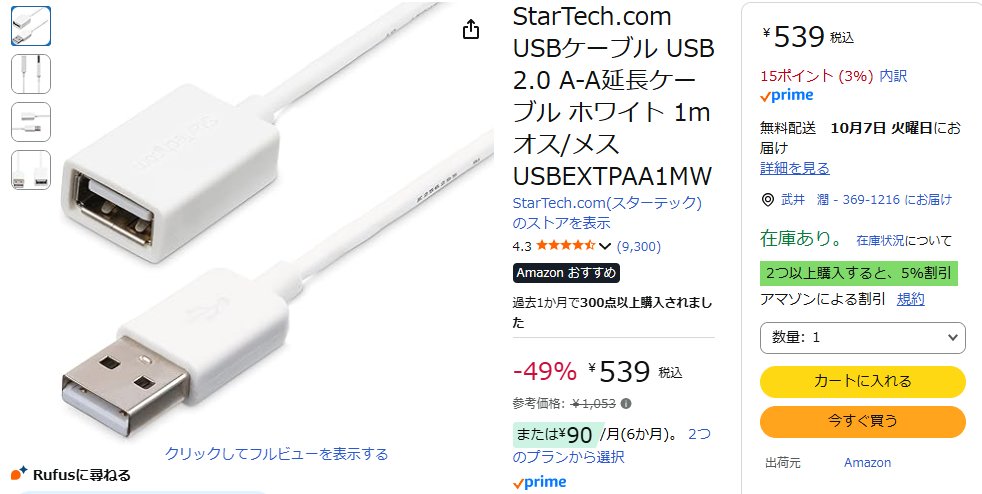

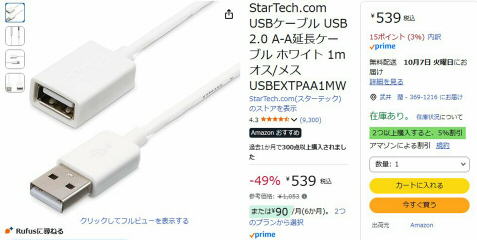

アングルのＵＳＢケーブルは取り回しが逆で合わないので、アマゾンでストレートの延長ＵＳＢケーブルを発注しておきました。
１０月６日
アマゾンで購入のストレートのＵＳＢ延長ケーブルが到着しました。

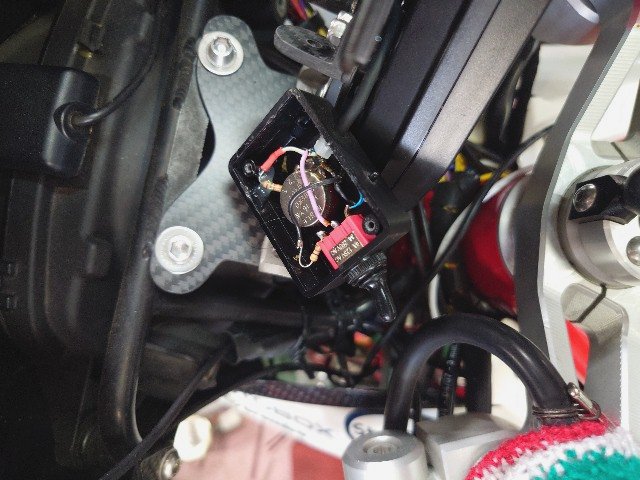

燃調調整ボリュームに周囲温度サーミスタをスキップするスイッチを増設しました。スキップすると周囲温度が２５℃固定になり、専用のテーブルを作れば、ボリュームで燃調を大幅に調整できます。回路はサーミスタの代わりに３ＫΩの抵抗に切り替えるだけです。

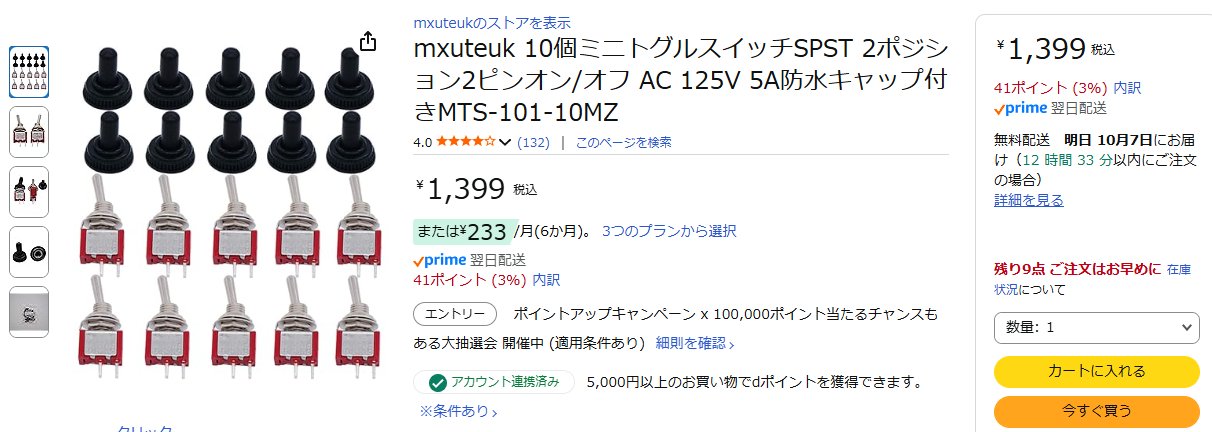

切り替えスイッチはゴムキャップ付きの防水タイプをアマゾンで購入しました。
１０月８日

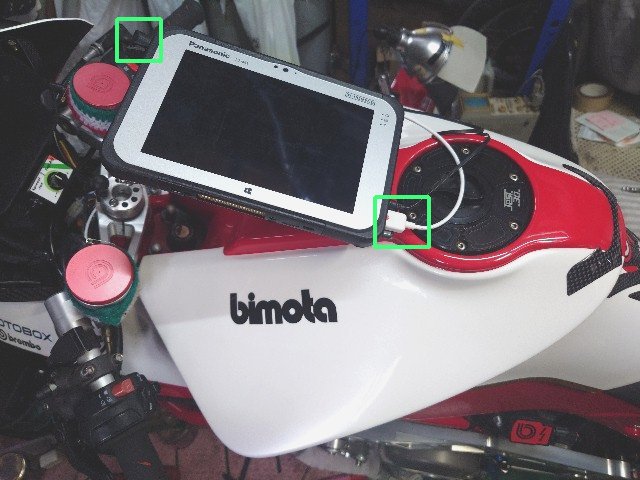

電源とＵＳＢケーブルの取り回しを変更して配線しました。

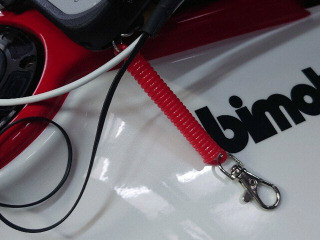

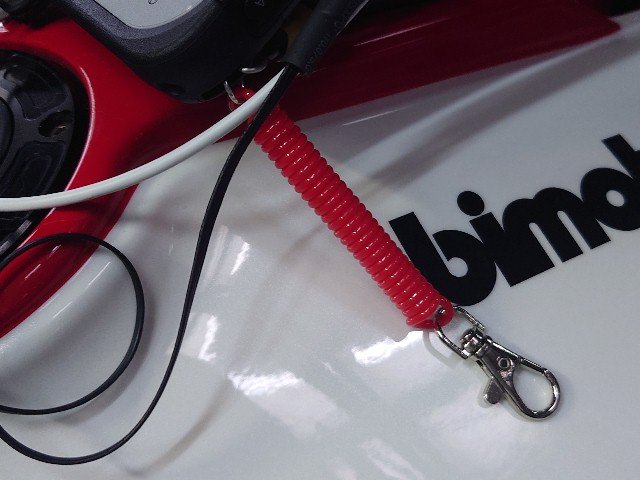

万が一タブレットがステーから外れても脱落しないように、カールコードを追加しておきました。

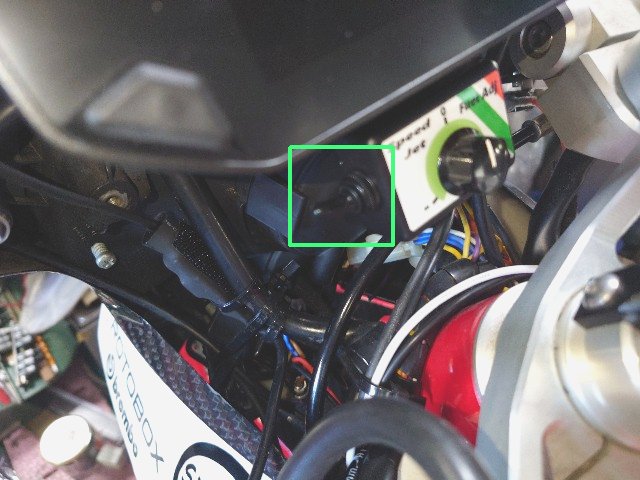

周囲温度サーミスタをスキップスイッチは左側に配置します。

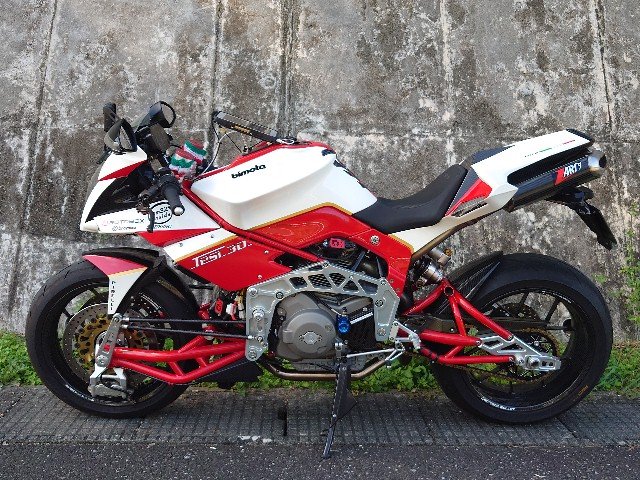

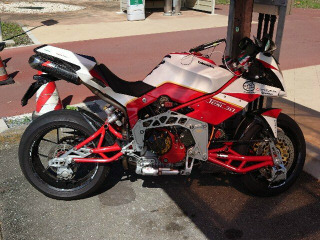

新しい７インチタブレットで試走します。暖機運転中です。
下道で上里のカンターレに行きました。１０月で気温は暑くないですが、日の当たる所がすごく熱いです。

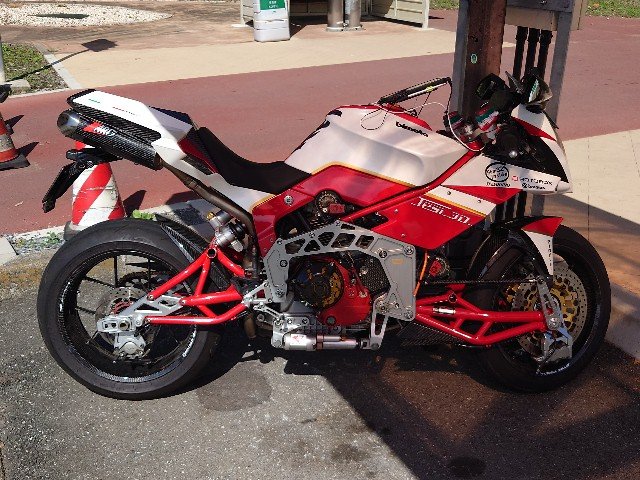

帰りは高速で帰ります。寄居ＳＡで休憩中。タブレットはもう少し前に移動させた方が見やすいですが、ステーの角度の変更も必要です。
ドライブレコーダの動画です。相変わらず音は風切り音しかしないです。クリックすると約４２Ｍバイトの動画をダウンロードします。
１０月１０日
ログを取りつつ熊谷のアストロプロダクツまで試走しました。タブレットはもう少し前に移動させる予定です。
ハンドソープを購入してきました。
１０月１１日

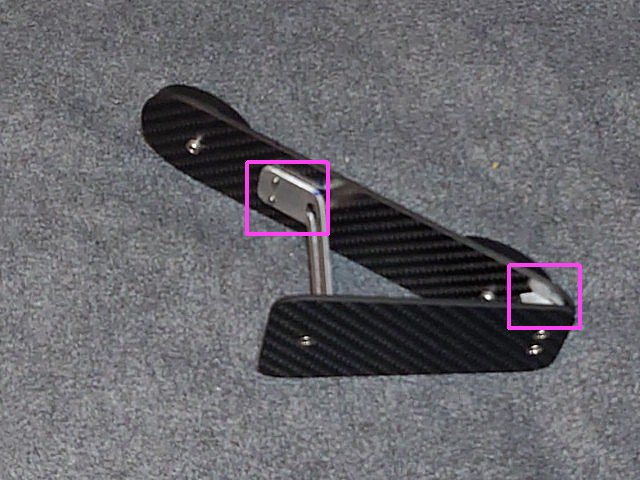

７インチタブレットに合わせて赤枠のアルミ部品を修正して、ステーの角度を浅くしました。

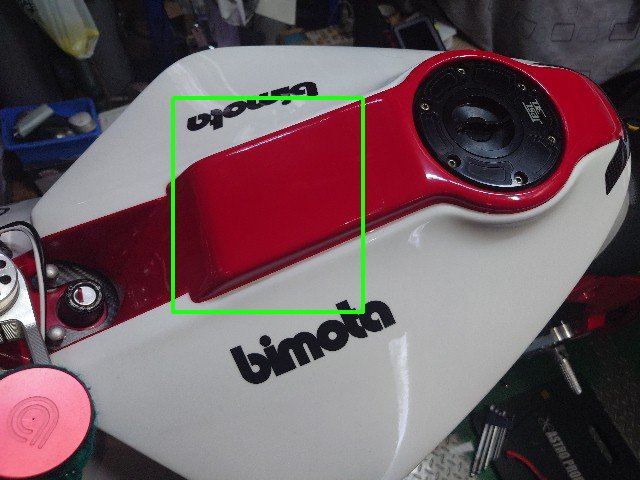

緑枠に３Ｍの保護シートを貼り直しました。

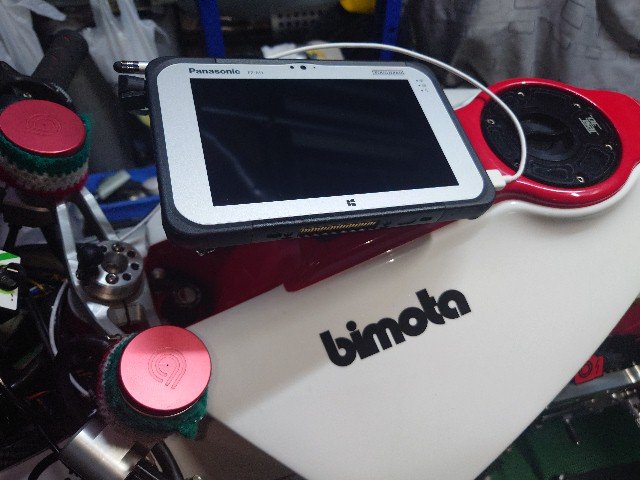

ステーは強力両面テープで３ｃｍほど前方に移動させました。タブレットを固定してみます。良いようです。
