アルドウィーノを使った
オープンソース、オープンハードの
ローコストＥＣＵ
テージのＥＣＵが壊れているみたいなので
Ｓｐｅｅｄｕｉｎｏ（ＳＴＭ３２）に装換しました。
その３２：
燃調の調整の続き
メンテナンス
２０２６年
１月１日

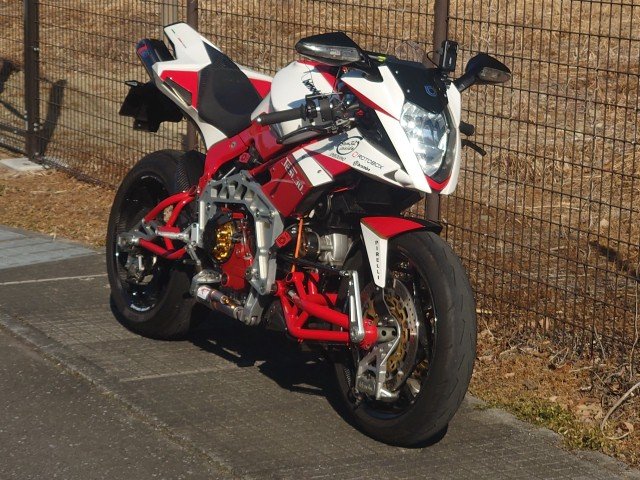

フェイスブックなどで使った新年写真です。
１月２日

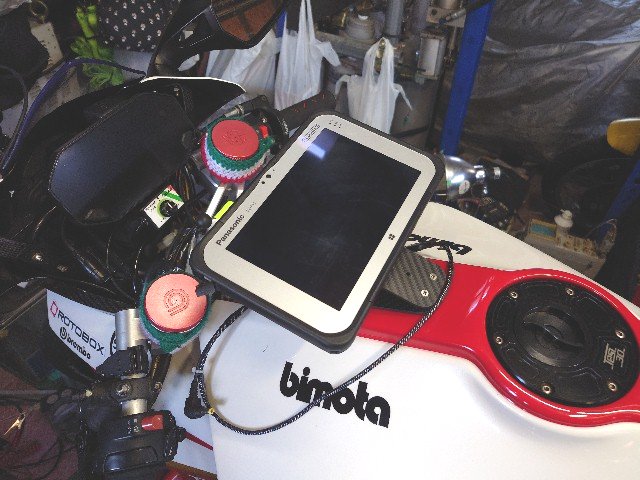

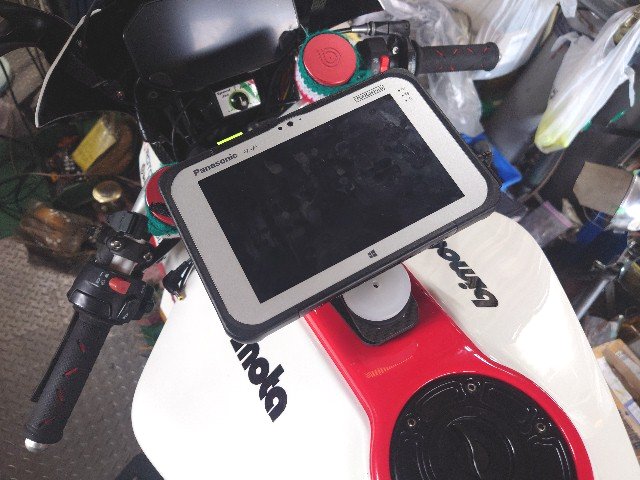

ＴｕｎｅｒＳｔｕｄｉｏで使っているタブレットを横置きにします。ＴｕｎｅｒＳｔｕｄｉｏは縦置きでも良いのですが、縦置きだとファイルダイアログやエクスプローラがすごく使いにくいです。下は仮止めしたところです。

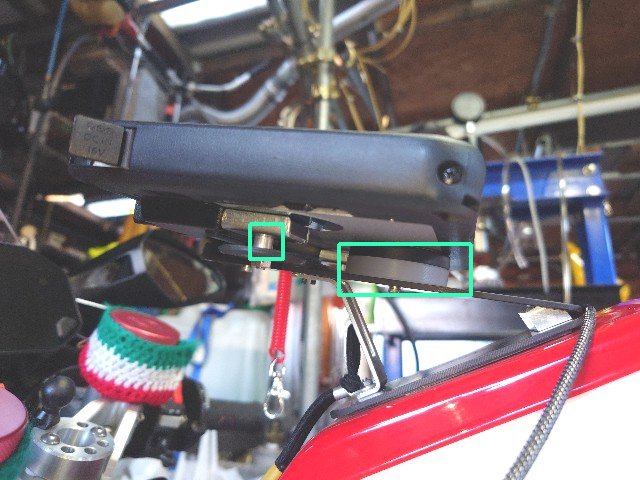

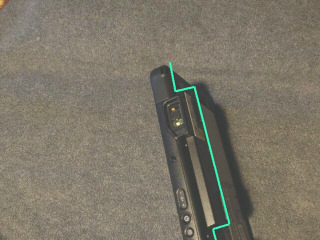

横置きにするには、タブレットの下面にある緑線のバーコードリーダの凸部を避けるスペーサを作製する必要があります。

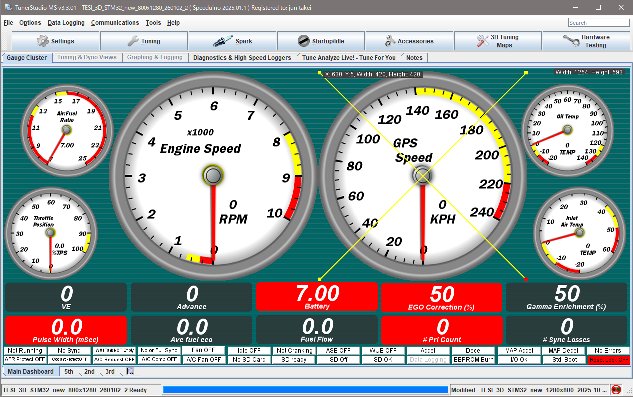

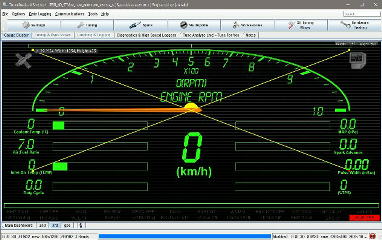

ＴｕｎｅｒＳｔｕｄｉｏのメインゲージを横置きでデザインし直しました。
１月３日
タブレットの横置きの続きです。昔使っていた１０インチのタブレット用のステーを流用して横置き用のステーを作製します。

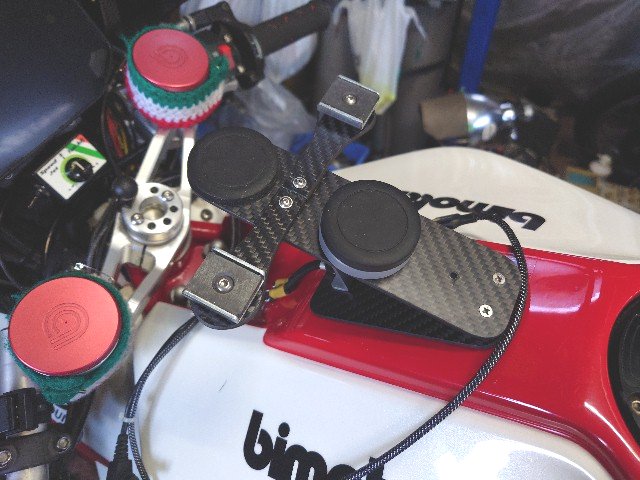

後ろの磁石をポリプロピレンのスペーサを挟んで前に移動します。左右のヨーク付き磁石は、１０インチ用に作ったステーを流用して、アルミのスペーサを挟んで取り付けました。
磁石の位置にマグネットプレートを貼って横置きで固定してみます。良いようです。

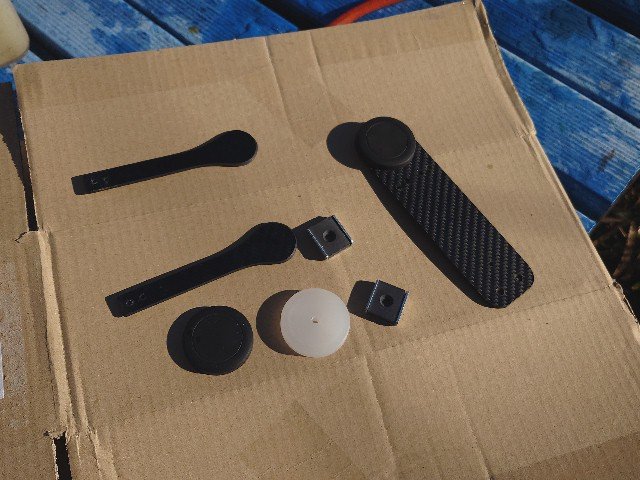

緑枠がポリプロピレンとアルミのスペーサです。
１月５日

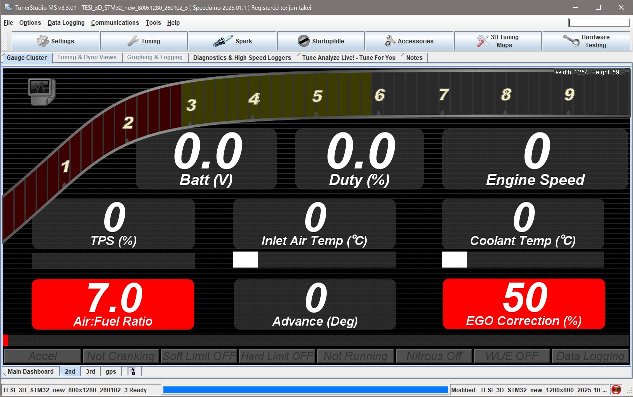

ＴｎｅｒＳｔｕｄｉｏの横置きの２ページ目を追加しました。デフォルトで入っているデザインを微調整しました。

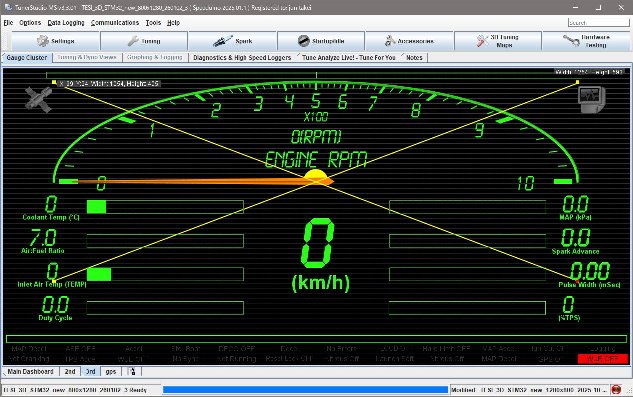

続いて３ページ目も同様です。
１月１６日
暖かいので、買い物に行こうと暖機していると、調子が悪くなって、アフ
ターファイヤでパンパンいいはじめました。

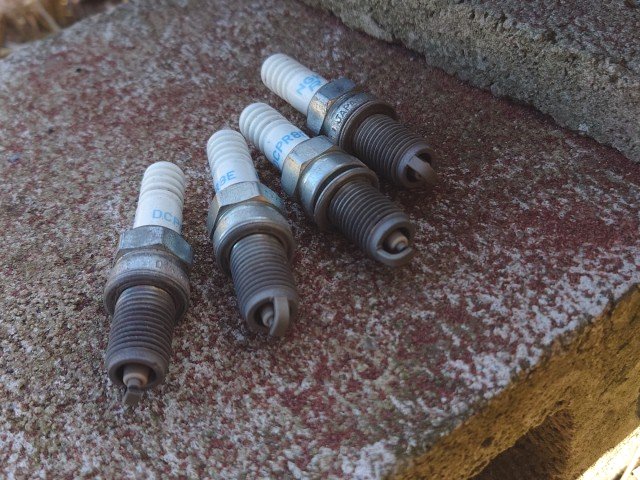

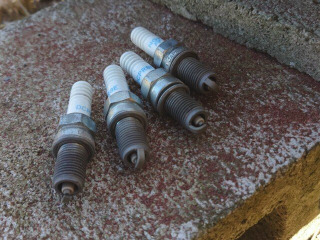

燃調が濃くて、プラグが真っ黒です。

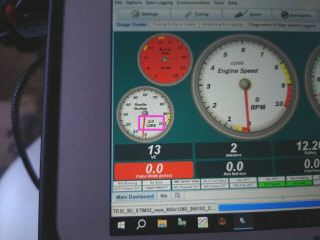

調べたところＴＰＳがズレていました。アクセルオフで２．０％に上がってました。母屋のＰＣで作ったＴｕｎｅｒＳｔｕｄｉｏのプロジェクトをタブレットに移行した時にパラメータを上書きするとズレが起こります。キャリブレーションを行い実車に合わせました。

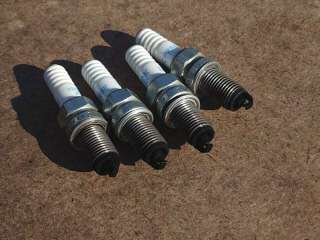

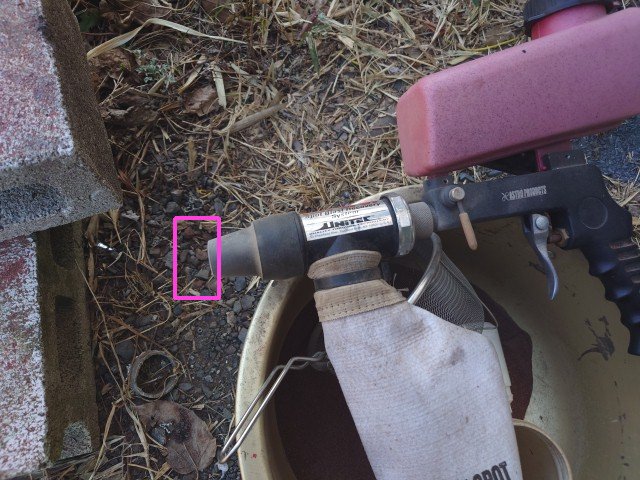

サンドブラストの先にプラグ用アダプタを付けて、赤枠にプラグを付けてサンドブラストします。

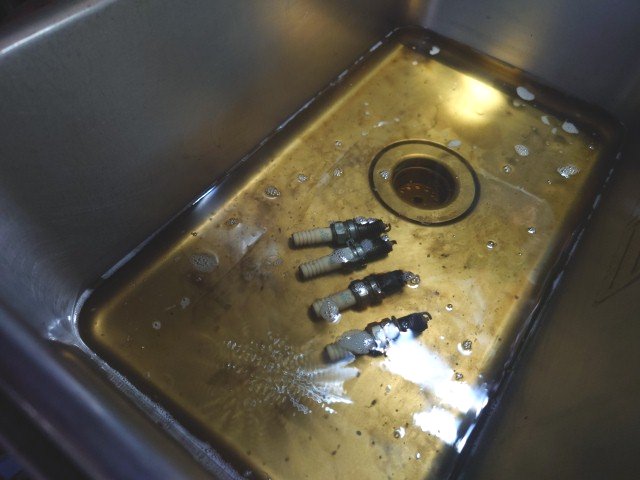

砂が残らないように超音波洗浄して、プラグを戻しました。
１月１７日
仕切り直しです（笑）。この日も暖く、熊谷アストロに買い物にいきます。

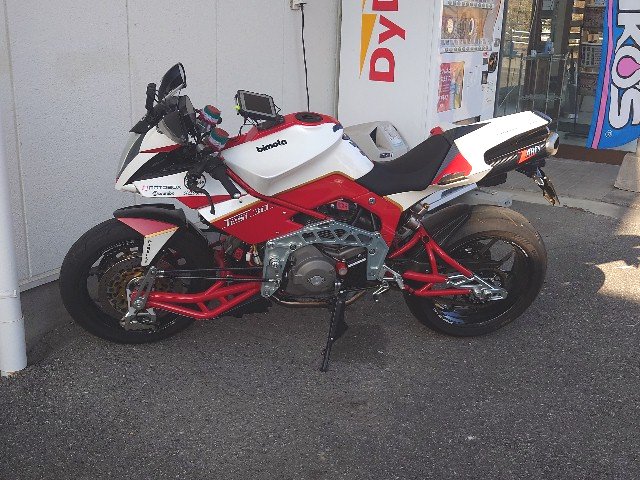

ガレージから１８ｋｍくらい、約３５分で着きました。アイドリングは低く、ギリギリ止まらない１１００ｒｐｍくらいです。

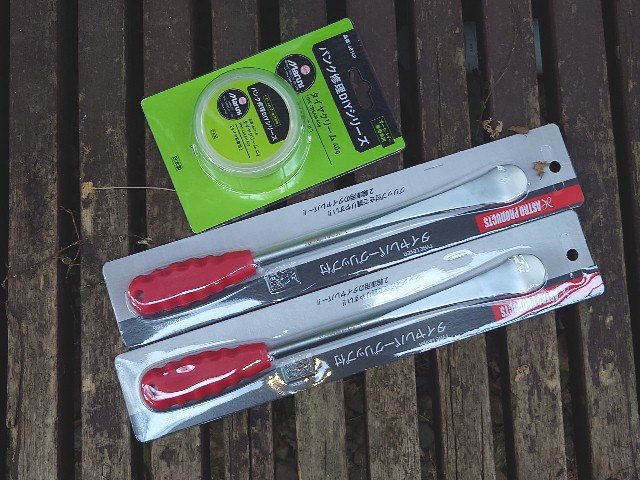

無事帰還しました。トライトンのリアタイヤを交換する予定があるので、タイヤレバーとビードワックスを購入してきました。
１月２０日

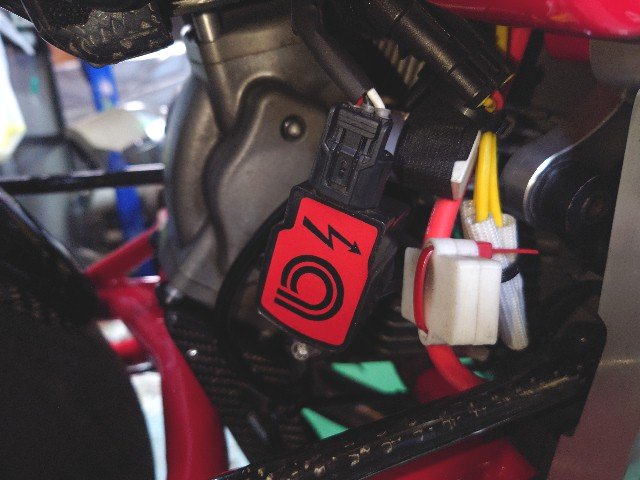

ダイレクトイグニッションコイルのステーとスペーサ周辺にオイル滲みがあります。原因はコイルのステーとスペーサがカムシャフトカバーの固定ボルトで共締めされているためです。固定ボルトのネジはヘッド内に貫通しています。カーボンパイプのスペーサは気密性が低いため隙間からオイルが滲んでいると思います。

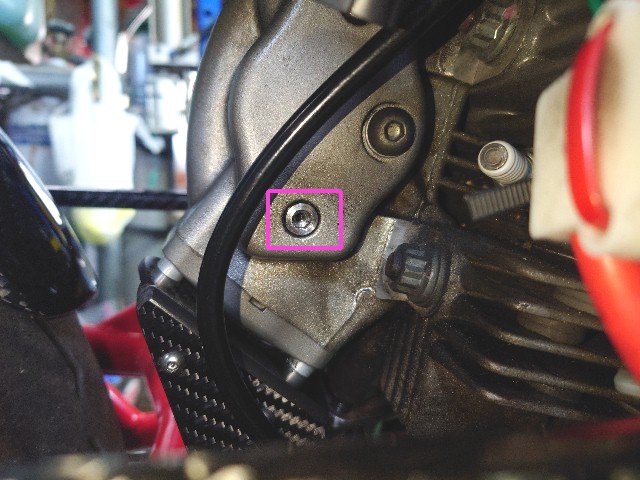

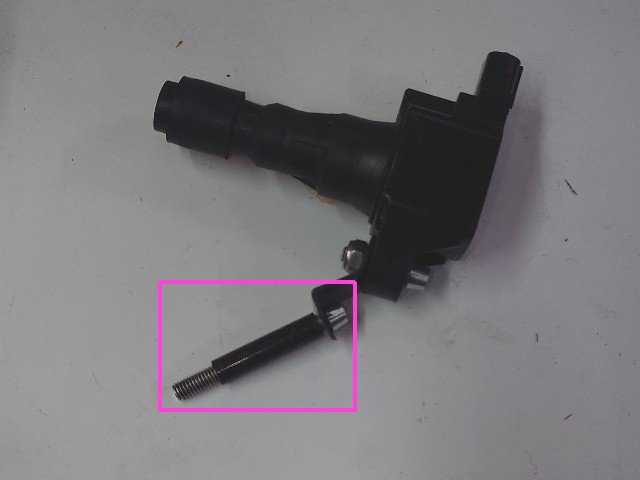

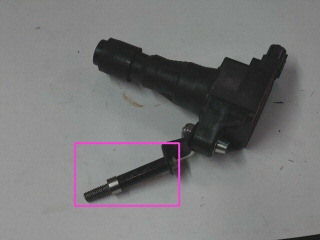

赤枠が現状のステーとスペーサです。カーボンパイプのスペーサを挟んで６角穴付きアルミボルトで共締めしています。

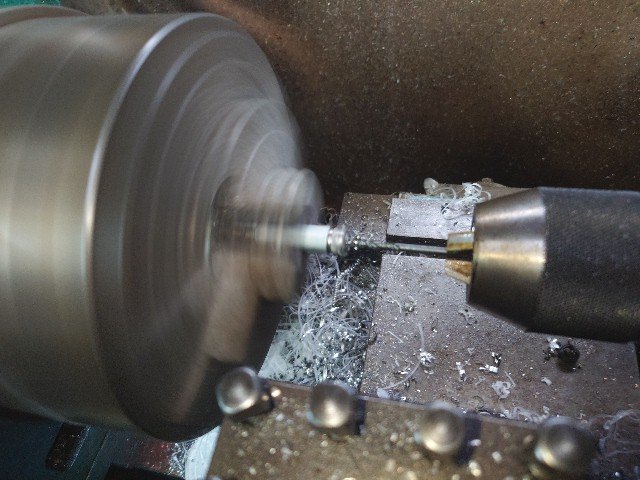

対策として、元の６ｍｍの６角穴付きボルトの頭に４ｍｍのネジを切って、別の４ｍｍボルトでステーとスペーサを固定するようにしてみます。６ｍｍの６角穴付きの頭に３.３ｍｍのドリルで穴開けします。その後、４ｍｍのタップでネジを切りました。

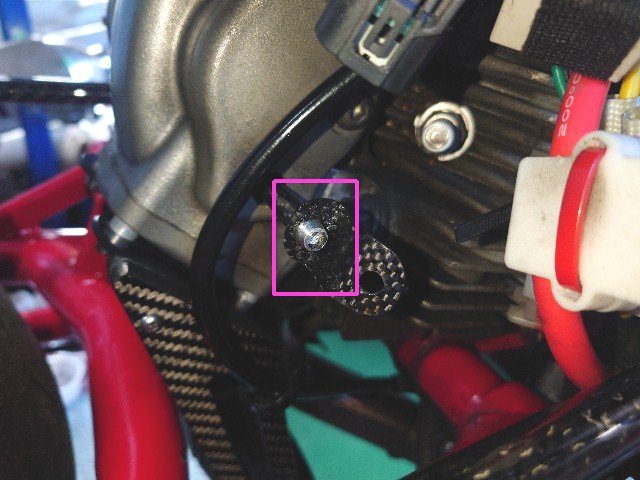

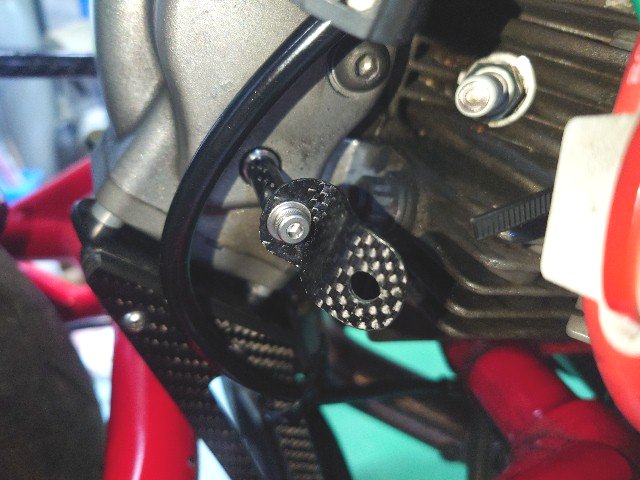

赤枠が対策後のステーとスペーサです。６角穴付き６ｍｍボルトと４ｍｍボルトの２段構成で固定します。
頭に４ｍｍのネジを切った６ｍｍの６角穴付きでカムシャフトカバーを固定します。
スペーサの長さを少し短くして、４ｍｍのネジにステーとスペーサを固定します。
コイルをステーに固定して完了です。垂直気筒も同じ対策をしました。
１月２４日

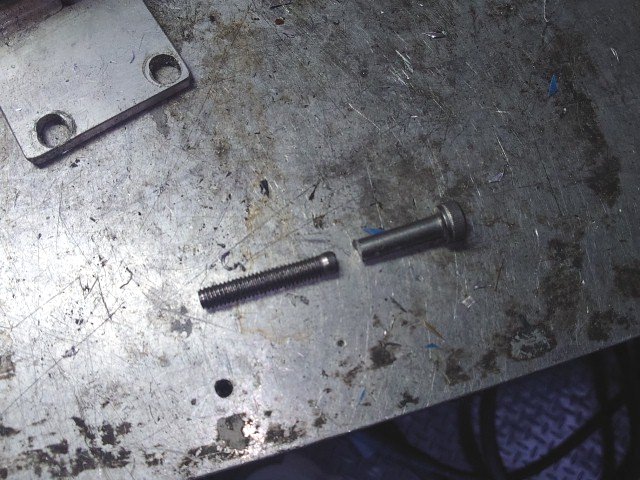

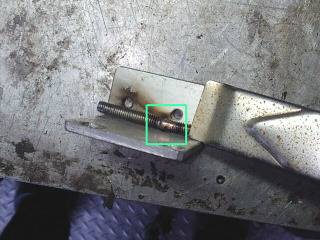

ダイレクトイグニッションコイルの固定ボルトは普通の６角穴付きで面白くないので、６角穴付きボタンに変更します。長い６角穴付きボタンの手持ちは無いので、溶接して長いボルト作ります。６角穴付きを切断して分割し、短い６角穴付きボタンとＴＩＧ溶接して延長します。アルミのＬ字チャンネルに乗せれば中心がずれません。

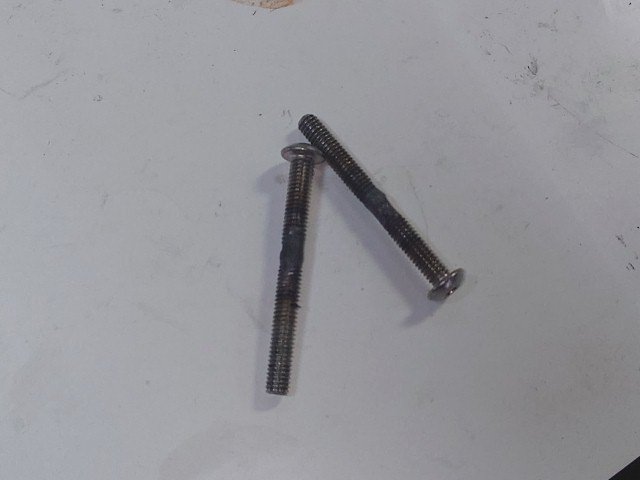

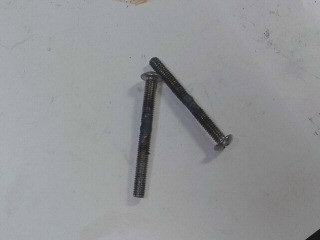

長い６角穴付きボタンの２本が完成です。

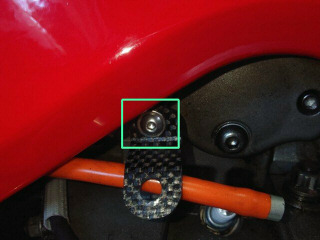

早速、交換しました。溶接部はスペーサの中に隠れて見えないです。
４月１３日

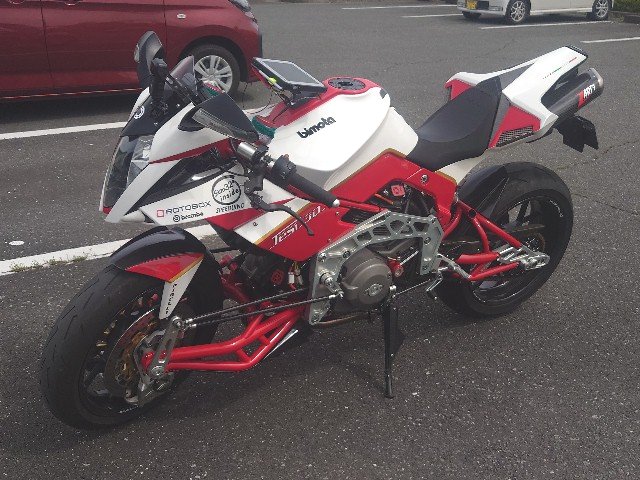

ツーリングの予定があるので、久しぶりに役所まで乗ってみました。気温の影響と思われますが、ＴＰＳの下の方のズレが大きく、キャリブレーションしないと調子が悪いです。
４月２２日
暖機運転中〜８時に出発します。嵐山小川で高速に乗りました。
藤野ＰＡに到着です。高速道路も道が荒れている所が多数あり、タブレットが外れそうになりました。
振動でＧＰＳアンテナが固定しているメータの突っ張り棒ごと取れました。

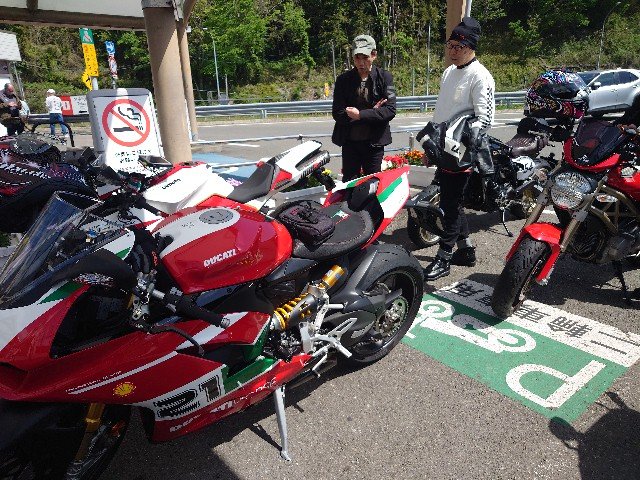

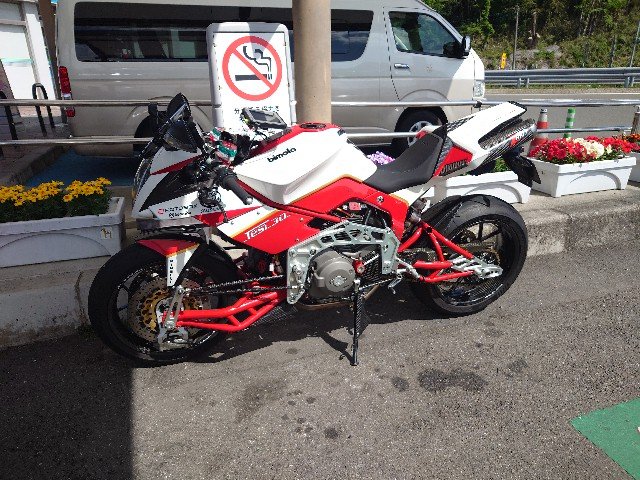

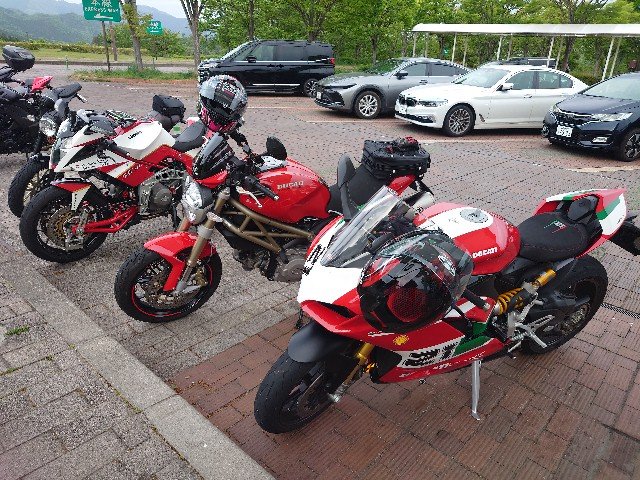

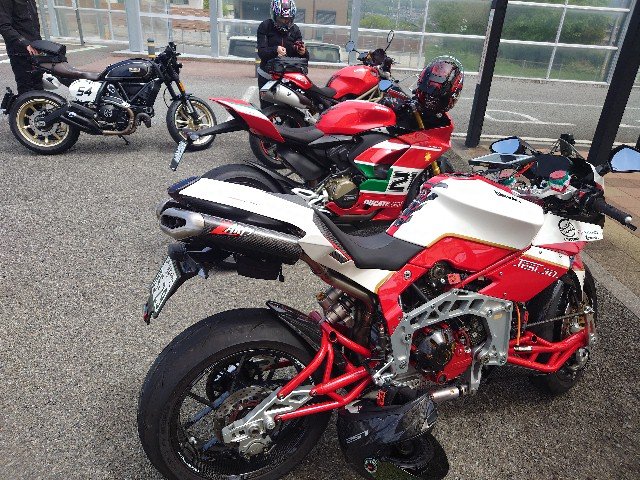

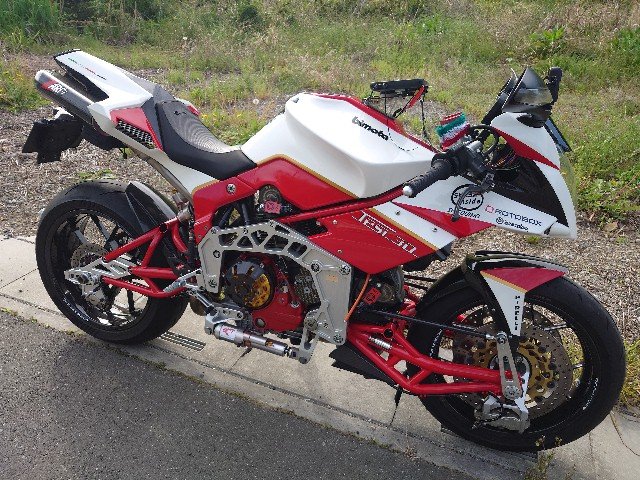

テージの他はパニガーレＶ２ベイリス。モンスタ、スクランブラの３台です。エンジンは４台ともドカです（笑）。

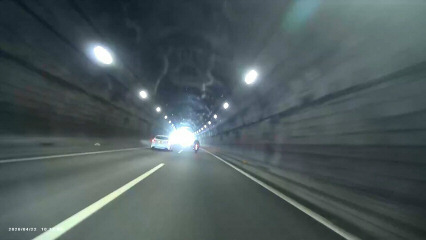

行きのドライブレコーダ動画です。音は相変わらず風切り音だけ。クリックすると、約５６Ｍバイトの動画をダウンロードします。
双葉ＳＡで休憩中。

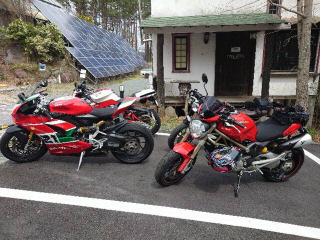

韮崎で高速を降りて、清里のアフガンに到着。頼んだのはいつものすね肉のカレー。２６００円也。清泉寮のソフトクリームも５００円と物価高です。
高速に乗る前にガソリンを入れて、須玉で高速に乗りました。談合坂ＳＡで休憩中。
八王子ジャンクションの解散時のドライブレコーダ動画です。クリックすると、約３４Ｍバイトの動画をダウンロードします。
暗くなる前の６時２０分に無事帰還しました。走行距離は約３８０ｋｍです。
４月２３日

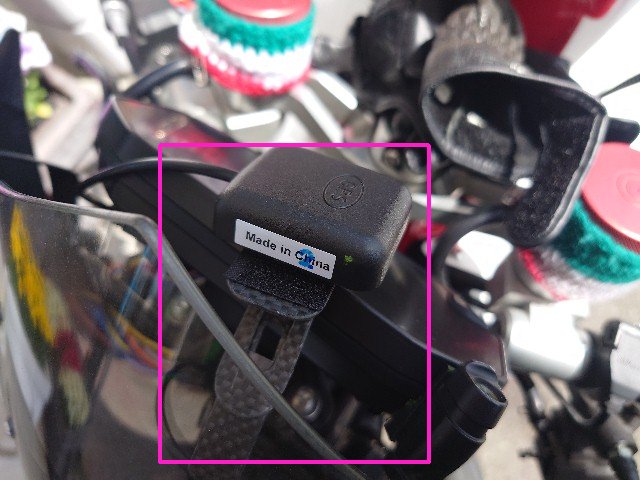

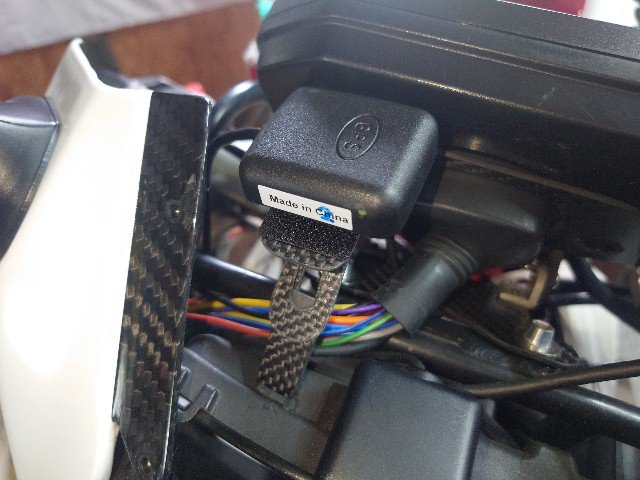

ツーリング中に取れた突っ張り棒とＧＰＳアンテナを戻しました。

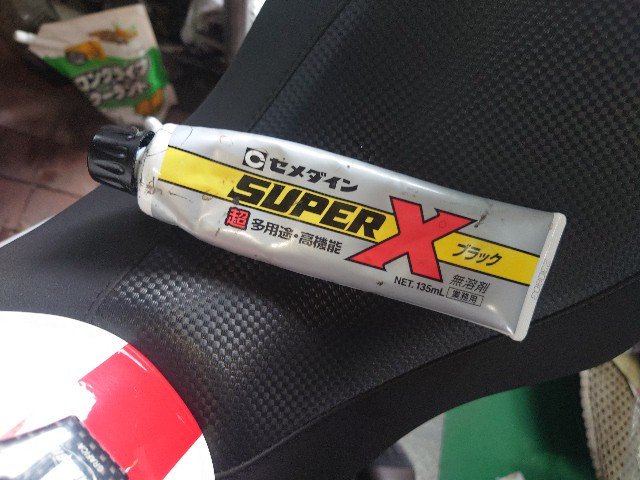

緩み止めはセメダインスーパＸです。
４月２４日

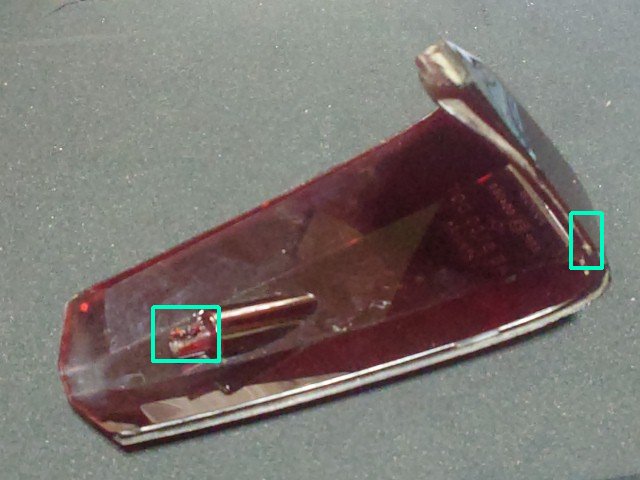

テールレンズは購入時からネジ部が割れていたのですが、ツーリング中に端の方も欠けているのに気が付きました。ネットで調べるとＤＢ５とＤＢ６はベネリのＴｒｅ９００／Ｔｏｒｎａｄｏなどと同じだと分かりました。テージはＤＢ５と同じ部品です。
Ｃｈａｔｇｐｔにも確認してみると、ビモータで探すよりベネリで探す方が見つかる可能性があり、ただ品薄のようです。在庫が無い場合はｅｂａｙで探せということです。因みに、赤枠のキーワードで検索しても現状ではヒットしないです。
Ｔｒｅ９００のリア写真。緑枠のように間違いなく同じ物のようです。
Ｔｒｅ９００の通販サイトではコンタクトとなっていて、通販サイトに在庫はないようです。因みに、レンズのメーカはＲｉｎｄｅｒというスペインのメーカです。汎用品なら検索でヒットするはずですが、オートバイのメーカ向けＯＥＭ品の場合はメーカからは直接購入できないと思います。
４月２５日

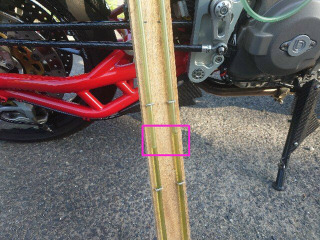

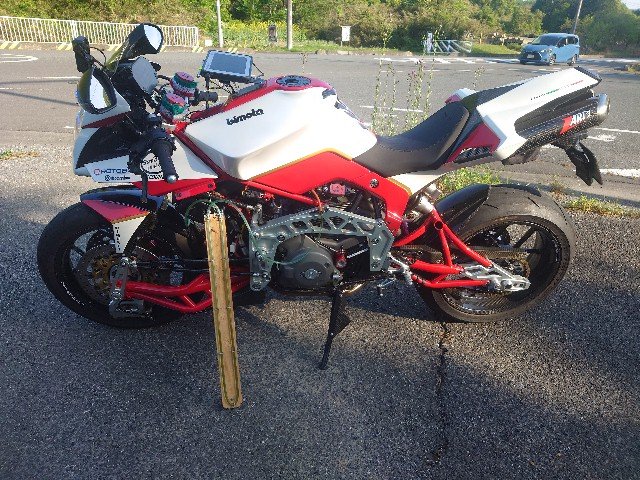

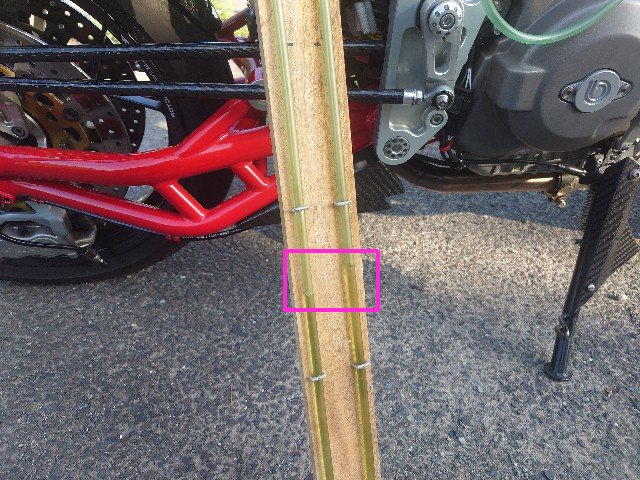

アイドリングが１０００回転と低いので調整します。サイドカウルを取って、油温が８０℃くらいになるまで走って、人気の無い所で調整します。負圧バランサとマイナスドライバがあれば調整できます。
水平／垂直気筒の負圧のバランスを取りつつ、アイドリングが１４００回転くらいになるように、バイパススクリューを調整します。

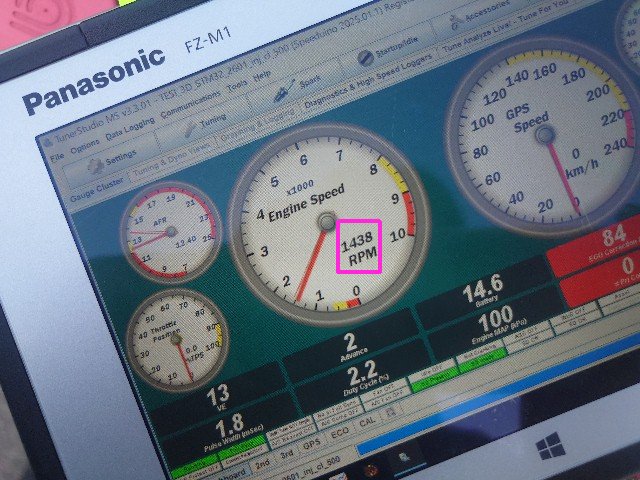

１４００回転前後に調整できました。
５月３０日

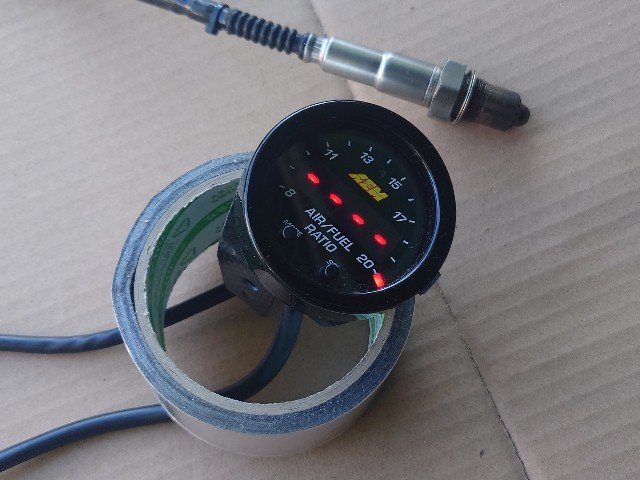

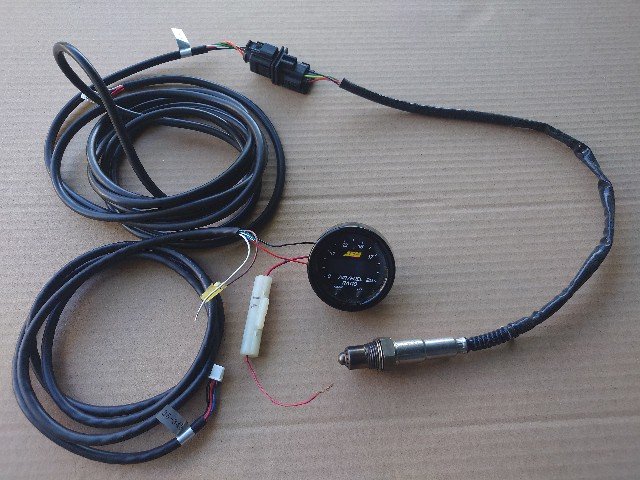

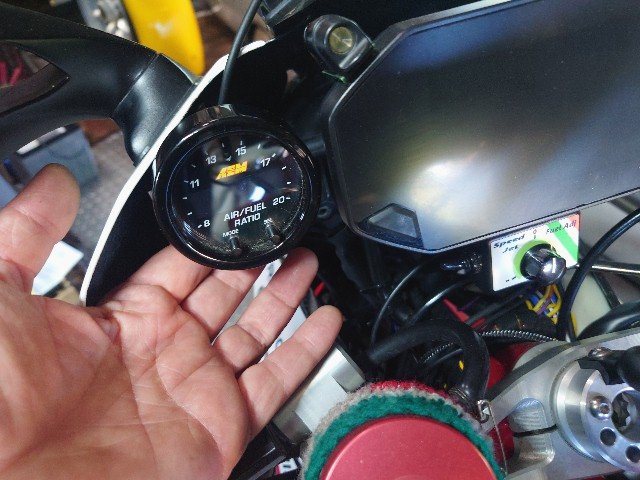

ナローバンドのＯ２センサの代わりにワイドバンド空燃比計（Ｏ２センサ）に交換します。ワイドバンド空燃比計はリニアなアナログ出力があり、空燃比マップで設定した燃調制御できます。下は大分前にヤフーオークションで購入したＡＥＭ社ワイドバンド空燃比計です。ケーブルは長いでので、車体に合わせて切り詰める必要があります。

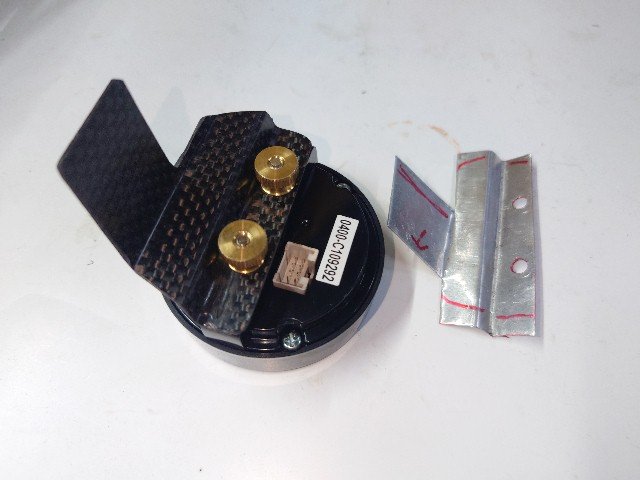

フロントカウルのステーに共締めするステーの型を０．５ｍｍのアルミ板で作りました。この後、もう一度型を作って、ウェットカーボンでステーを作ります。
左側のフロントカウルのステーに合わせてみます。いいようです。

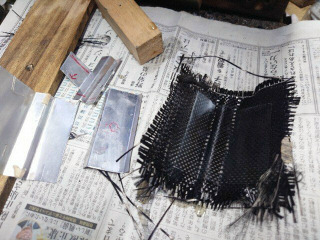

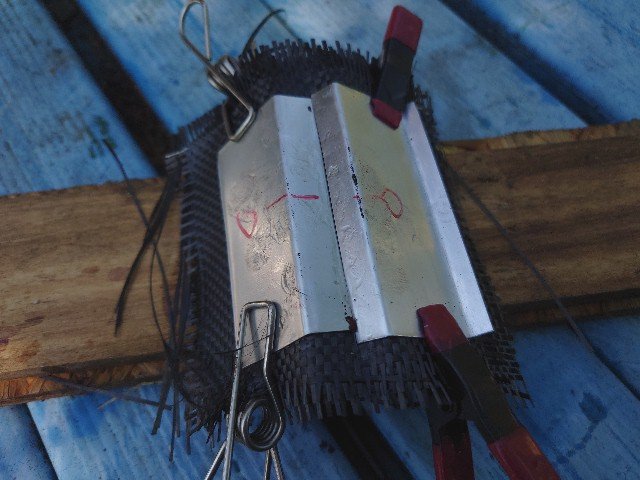

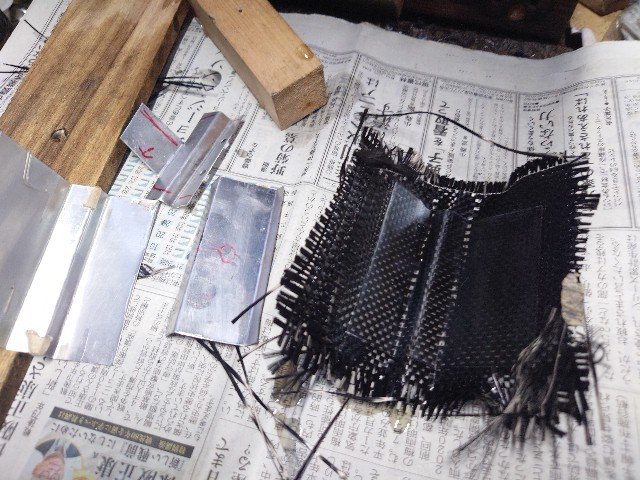

アルミ板で型を作製して積層しました。運動不足解消から帰ると、樹脂が硬化していました。
早速、離型しました。
余分な部分を削って整形しました。
５月３１日

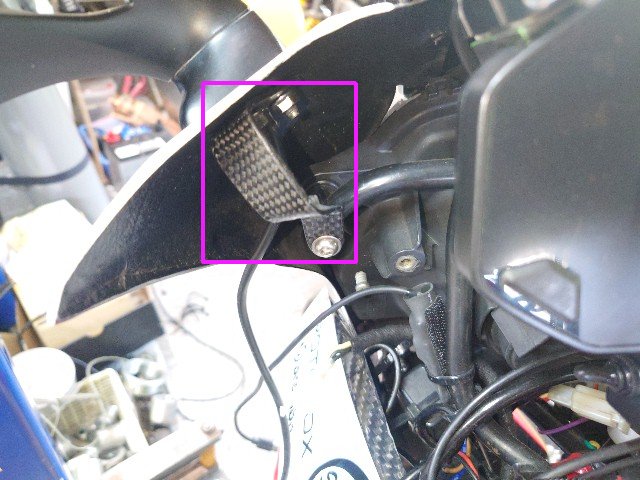

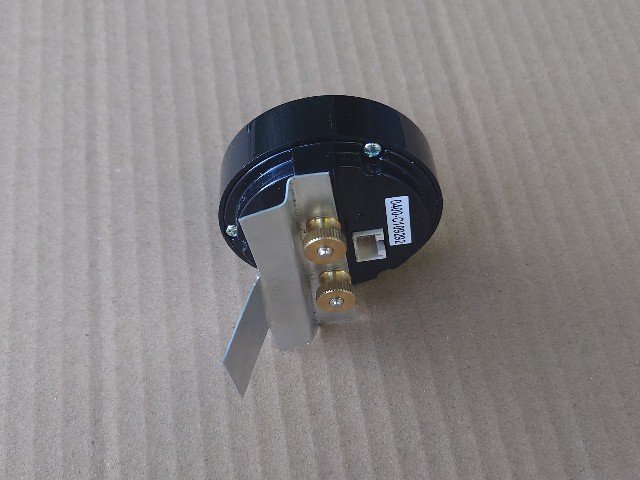

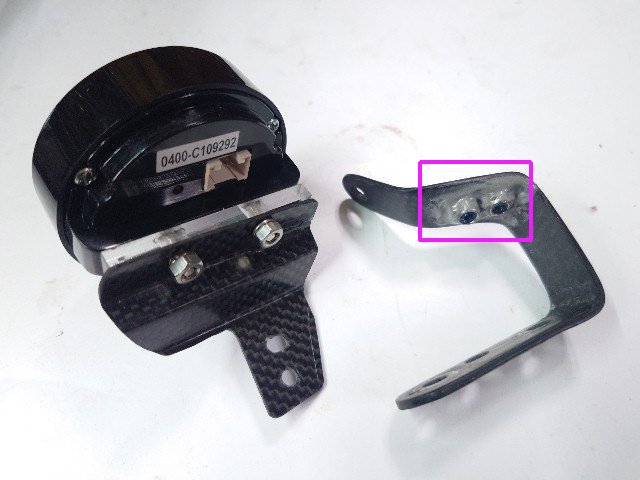

設置場所が狭いので、下側からネジだけで固定できるようにします。フロントカウルのステーにナイロンナットをエポキシ接着剤で接着します。ステー側には固定用の穴を開けます。
フロントカウルのステーを車体に戻します。

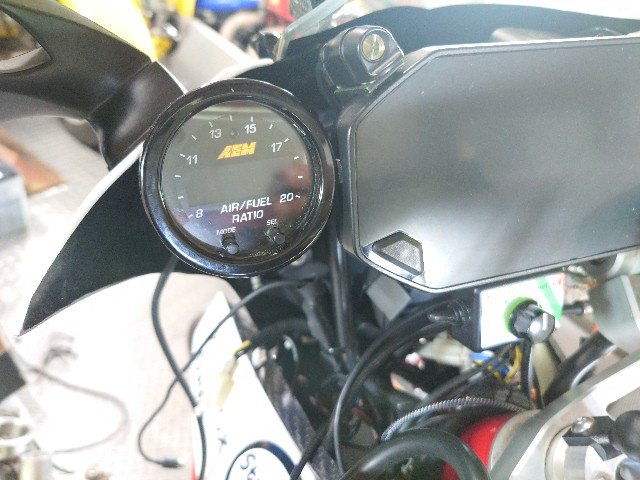

下側から４ｍｍのネジで表示部を固定できるようになりました。

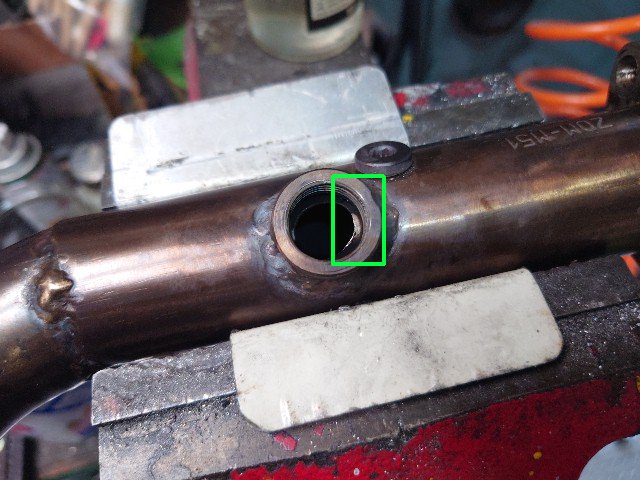

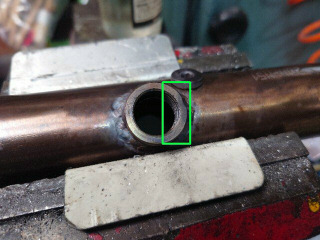

大分前に作った水平気筒のエキパイですが、ワイドバンドのＯ２センサに交換しようとしたところ、センサが入らないです。取り外して確認すると、緑枠のフランジの奥の内径が小さいです。

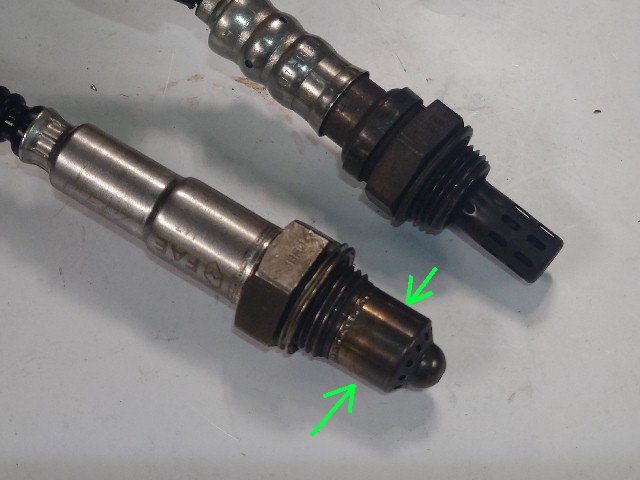

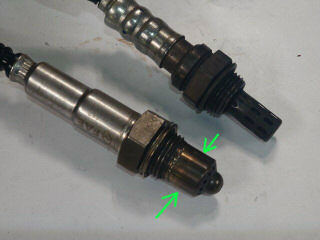

ワイドバンドのＯ２センサはエキパイの中に入る部分が太いです。

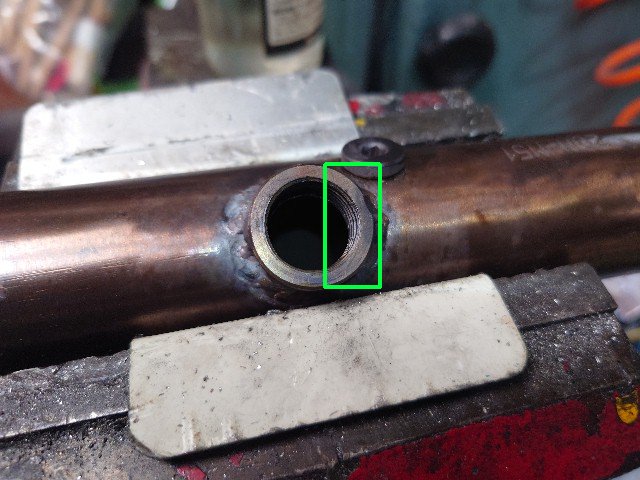

緑枠の部分をエアリューターで削りました。

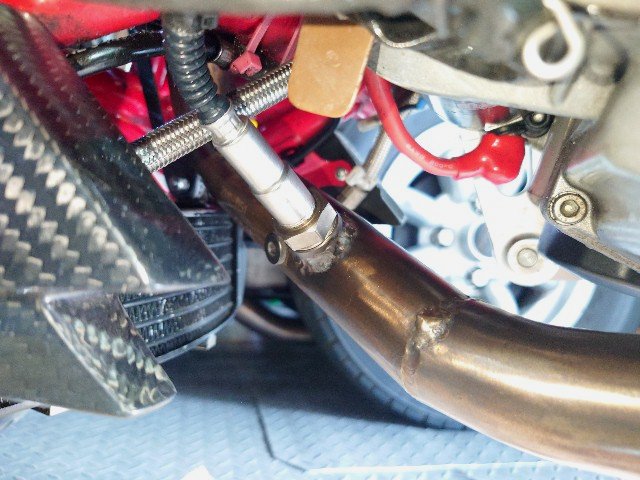

無事、ワイドバンドのＯ２センサが固定できました。

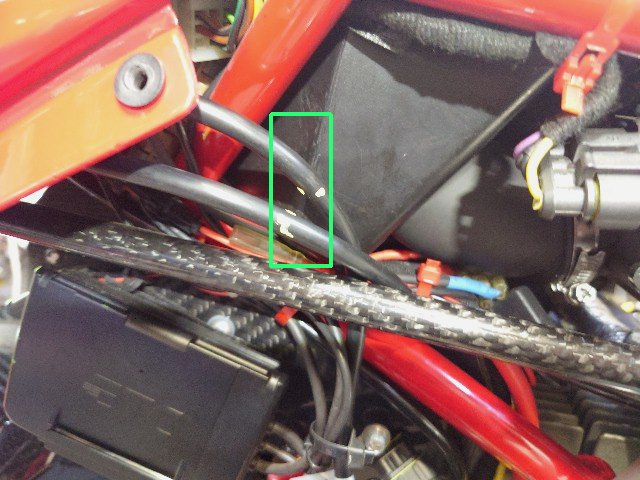

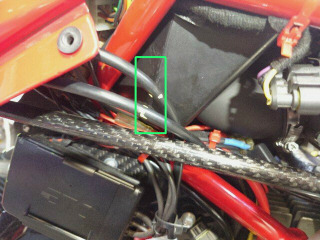

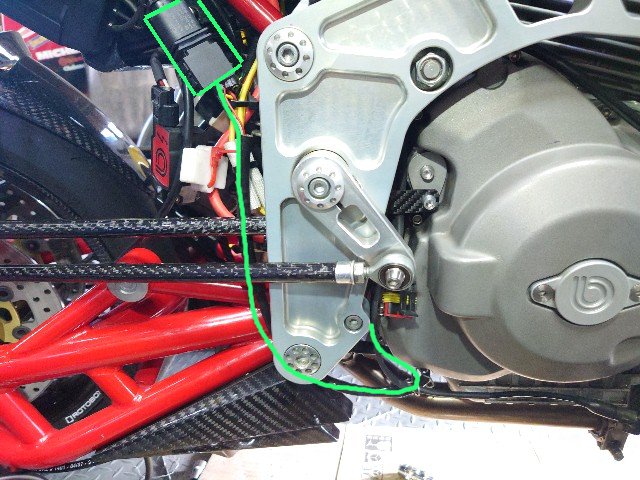

ケーブルを車体に合わせて短くします。初めにセンサケーブルです。緑線のように配線します。緑枠はコネクタです。

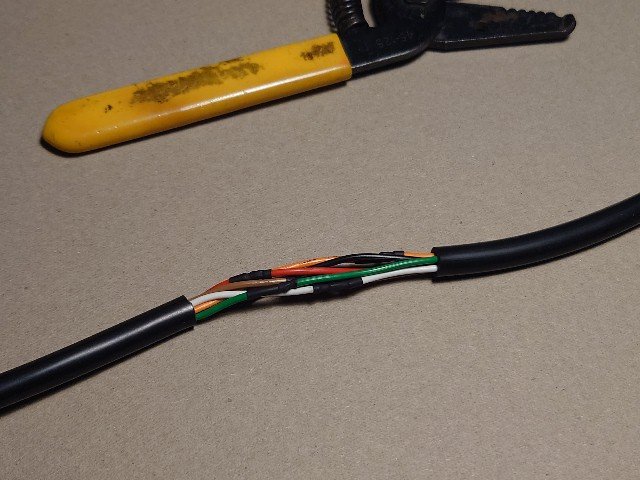

両端を固定して、印を付けて切断して、半田付けしました。

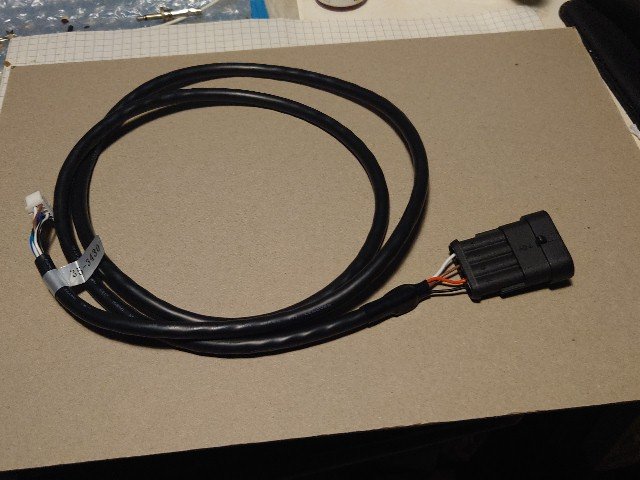

続いて、電源／信号線ケーブルです。車体に合わせて、切断してナローバンドピン配置で防水コネクタを圧着しました。
６月１日

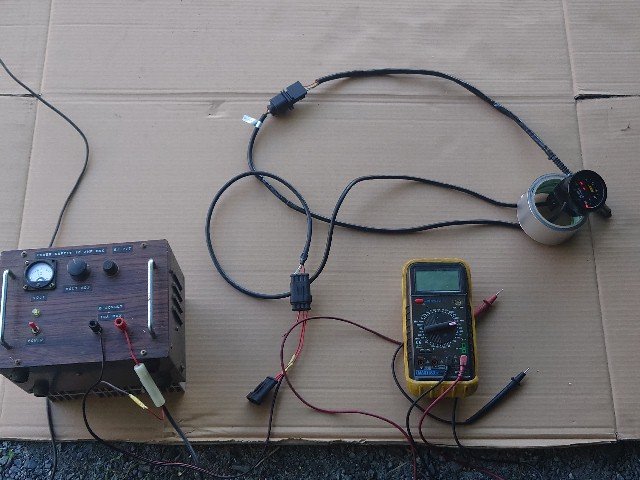

ワイドバンドの続きです。ケーブルを加工したので、電源を用意して動作確認を行います。
ヒータ加熱の後、表示が”ーーーー”になりました。大気中ではこれで正解です。
６月４日

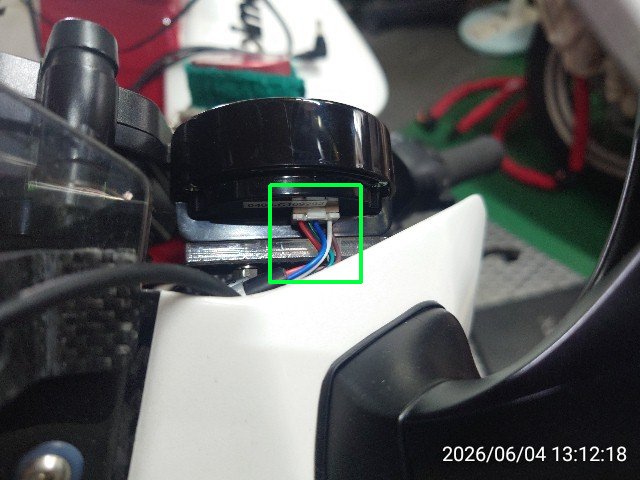

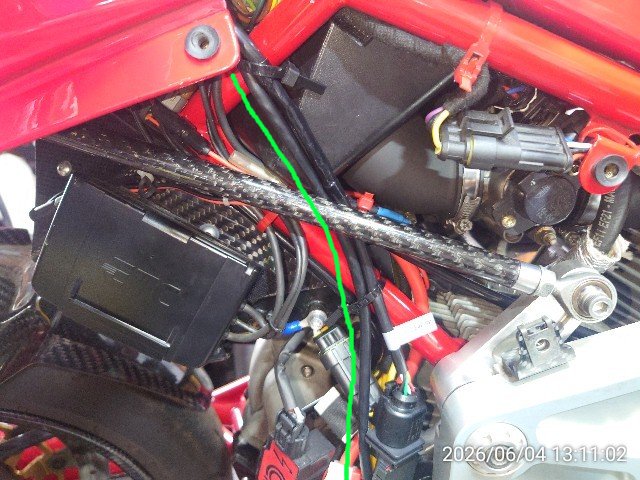

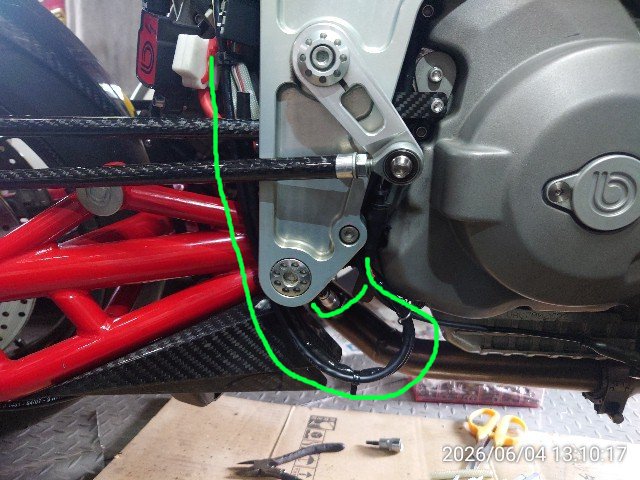

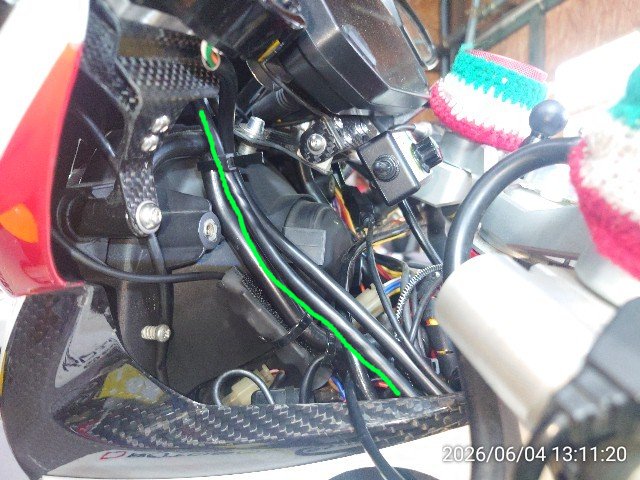

ワイドバンドのケーブルをタイラップで固定します。ケーブルはセンサと電源／アナログ出力の２本です。左側は操舵機構の可動部が多いので、干渉しないように固定していきます。新しいＯ２センサと元々のナローバンドのコネクタ付近です。フロントスイングアームのビボットの下を迂回して上部に配線します。
エアクリーナボックスの横を通します。
続いてフロントカウルの中を通して前側に配線します。
フロントカウル上に配線して空燃比計に接続します。車内に置く機器なので、防水はされてないです。

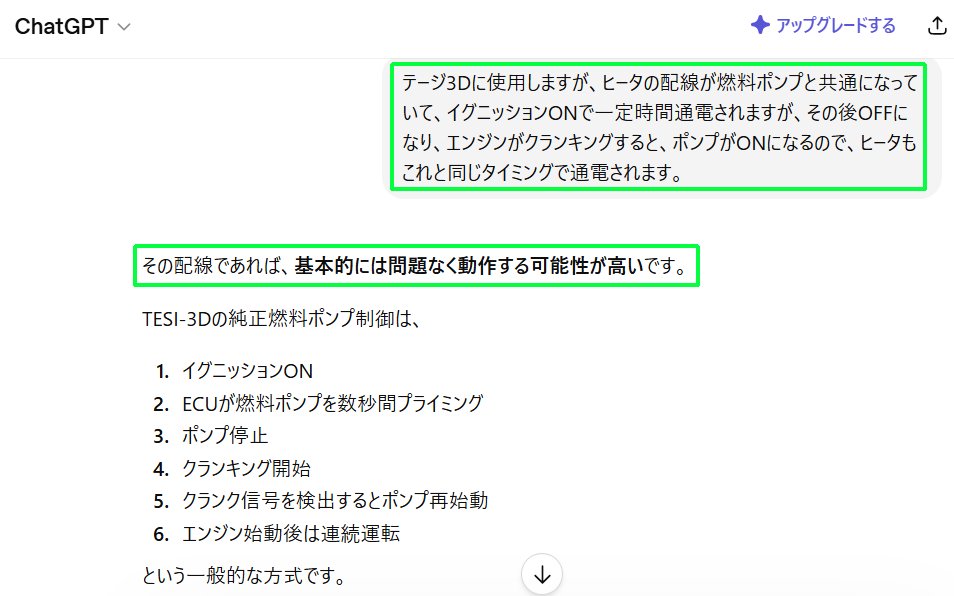

ＣｈａｔｇｐｔにＯ２センサの電源が燃料ポンプと共通で問題ないか確認してみました。本当はエンジンがかかる前にヒータの加熱が終了していた方がいいですが、特に問題なさそうです。
６月８日
ワイドバンド空燃比計の動作確認を行いました。近所を一回りしまします。

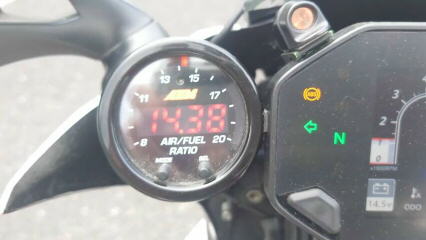

ＴｕｎｅｒＳｔｕｄｉｏの設定はセンサをワイドバンドにして２点間の空燃比電圧を設定しました。ＡＥＭのメータ表示、ＴｕｎｅｒＳｔｕｄｉｏの空燃比データは良好です。ただ、メータユニットの空燃比は表示されなくなりました。ナローバンドのパルスでないと表示されないのかもしれません。下は暖機が終了して、アイドリングで１４．７付近にフィードバックしているところです。クリックすると短い動画をダウンロードします。
トライトン用に購入したヘルメットカメラの動画です。カメラはフレキケーブルの先に付いているので少し傾いていました。元動画はフルＨＤの３０ｆｐｓです。クリックすると約６０Ｍバイトの動画をダウンロードします。
